碟形垫圈又称贝勒维尔弹簧垫圈，是法国人贝勒维尔发明的。碟形垫圈是设计用于螺栓和螺钉连接的防松垫圈。

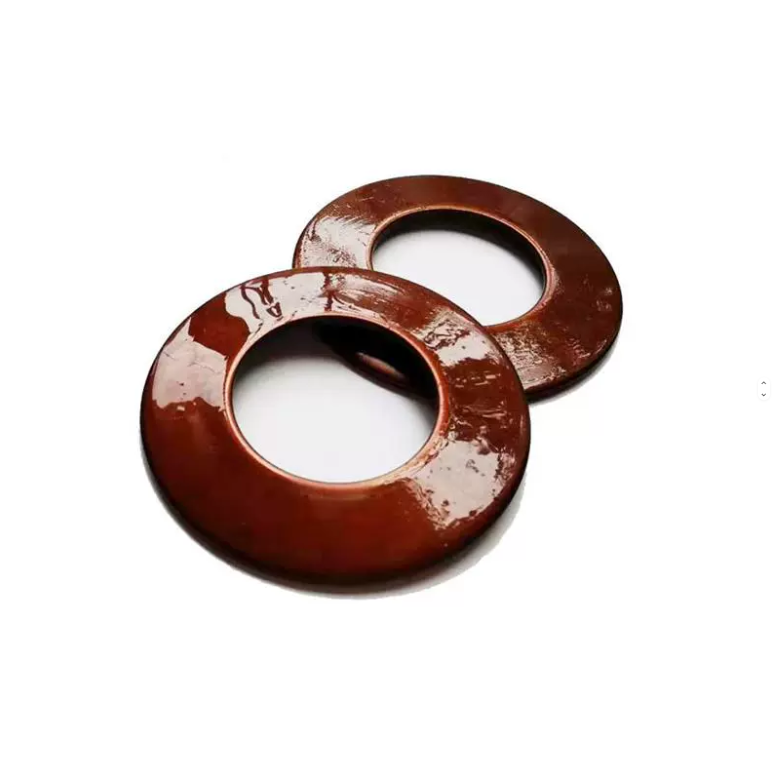

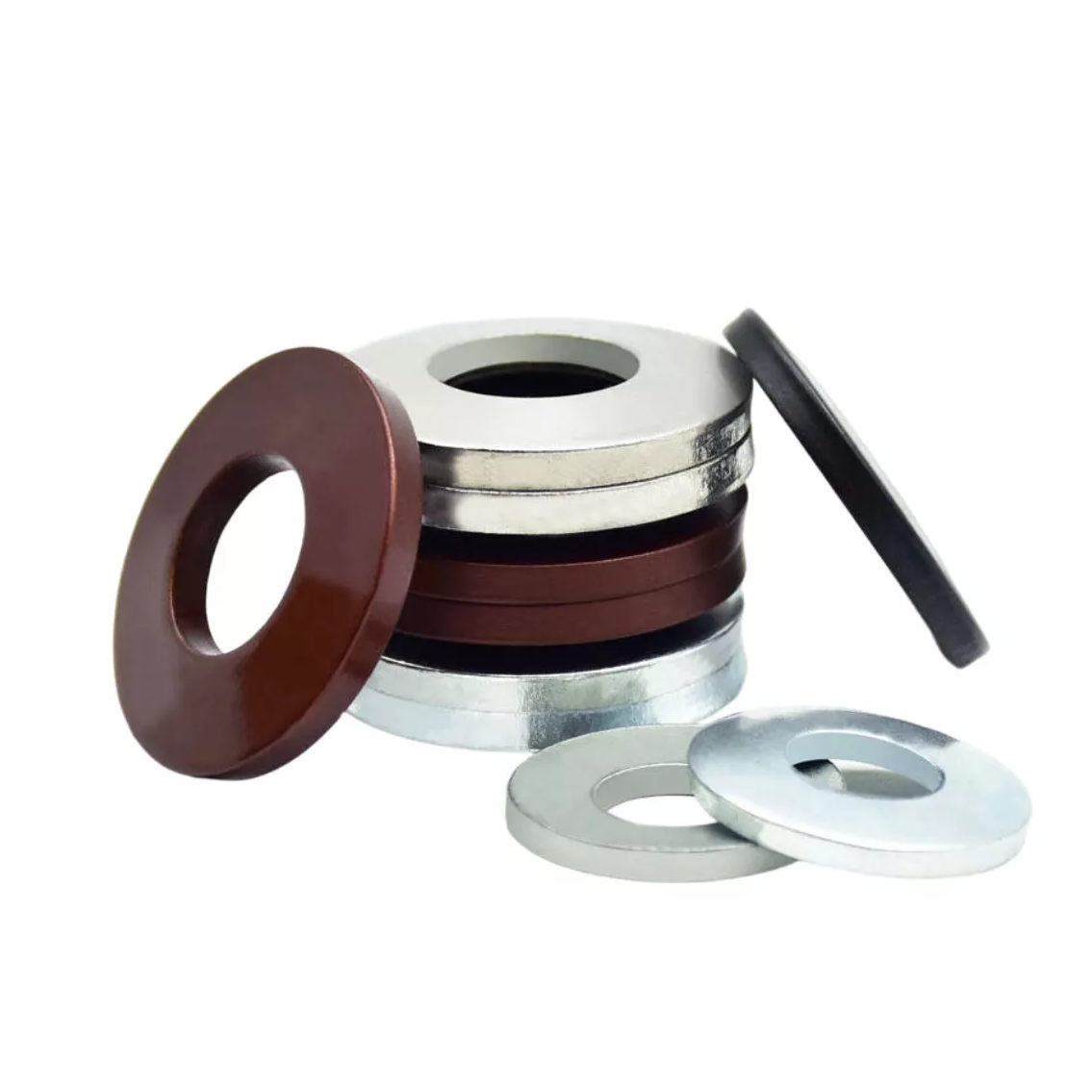

DIN6796碟形弹簧垫圈选型
公称尺寸 | D/mm | d/mm | t/mm | Homax/mm | Homin/mm | F/N | Q/kg/1000片 | |||
004 | 001 | M2 | 5 | 2.2 | 0.40 | 0.60 | 0.50 | 630 | 0.05 | |
004 | 002 | M2.5 | 6 | 2.7 | 0.50 | 0.72 | 0.61 | 950 | 0.09 | |
004 | 003 | M3 | 7 | 3.2 | 0.60 | 0.85 | 0.72 | 1320 | 0.14 | |
004 | 004 | M3.5 | 8 | 3.7 | 0.80 | 1.06 | 0.92 | 2400 | 0.25 | |
004 | 005 | M4 | 9 | 4.3 | 1.00 | 1.30 | 1.12 | 3800 | 0.38 | |
004 | 006 | M5 | 11 | 5.3 | 1.20 | 1.55 | 1.35 | 5500 | 0.68 | |
004 | 007 | M6 | 14 | 6.4 | 1.50 | 2.00 | 1.70 | 8600 | 1.42 | |
004 | 008 | M7 | 17 | 7.4 | 1.75 | 2.30 | 2.00 | 11300 | 2.51 | |
004 | 009 | M8 | 18 | 8.4 | 2.00 | 2.60 | 2.24 | 14900 | 3.10 | |
004 | 010 | M10 | 23 | 10.5 | 2.50 | 3.20 | 2.80 | 22100 | 5.13 | |
004 | 011 | M12 | 29 | 13.0 | 3.00 | 3.95 | 3.43 | 34100 | 12.35 | |
004 | 012 | M14 | 35 | 15.0 | 3.50 | 4.65 | 4.14 | 46000 | 21.44 | |
004 | 013 | M16 | 39 | 17.0 | 4.00 | 5.25 | 4.58 | 59700 | 30.19 | |
004 | 014 | M18 | 42 | 19.0 | 4.50 | 5.80 | 5.08 | 74400 | 38.68 | |
004 | 015 | M20 | 45 | 21.0 | 5.00 | 6.40 | 5.60 | 93200 | 48.52 | |
004 | 016 | M22 | 49 | 23.0 | 5.50 | 7.05 | 6.15 | 114000 | 63.07 | |
004 | 017 | M24 | 56 | 25.0 | 6.00 | 7.75 | 6.77 | 131000 | 92.30 | |
004 | 018 | M27 | 60 | 28.0 | 6.50 | 8.35 | 7.30 | 154000 | 112.13 | |
004 | 019 | M30 | 70 | 31.0 | 7.00 | 9.20 | 8.00 | 172000 | 168.92 | |
004 | 020 | M33 | 76 | 34.0 | 7.50 | 10.00 | 8.50 | 226000 | 213.52 | |
004 | 021 | M36 | 83 | 37.2 | 8.00 | 10.50 | 9.20 | 276000 | 271.39 | |
004 | 022 | M42 | 96 | 43.5 | 8.50 | 12.00 | 10.50 | 290000 | 383.61 | |
004 | 023 | M48 | 110 | 49.5 | 9.00 | 12.50 | 11.00 | 261000 | 535.18 | |
004 | 024 | M56 | 128 | 58.0 | 9.50 | 13.50 | 12.00 | 260000 | 762.21 | |
004 | 025 | M64 | 136 | 66.0 | 10.00 | 14.00 | 12.80 | 277000 | 871.34 | |
004 | 026 | M72 | 145 | 74.0 | 10.50 | 15.00 | 13.00 | 327000 | 1006.08 | |
004 | 027 | M90 | 160 | 92.5 | 11.00 | 16.00 | 14.00 | 378000 | 1155.31 | |
004 | 028 | M100 | 180 | 102.5 | 11.50 | 17.00 | 15.00 | 370000 | 1551.52 | |
004 | 029 | M125 | 220 | 128.0 | 12.00 | 19.00 | 16.50 | 365000 | 2367.49 |
