仿真优化案例
‌结构静力学分析

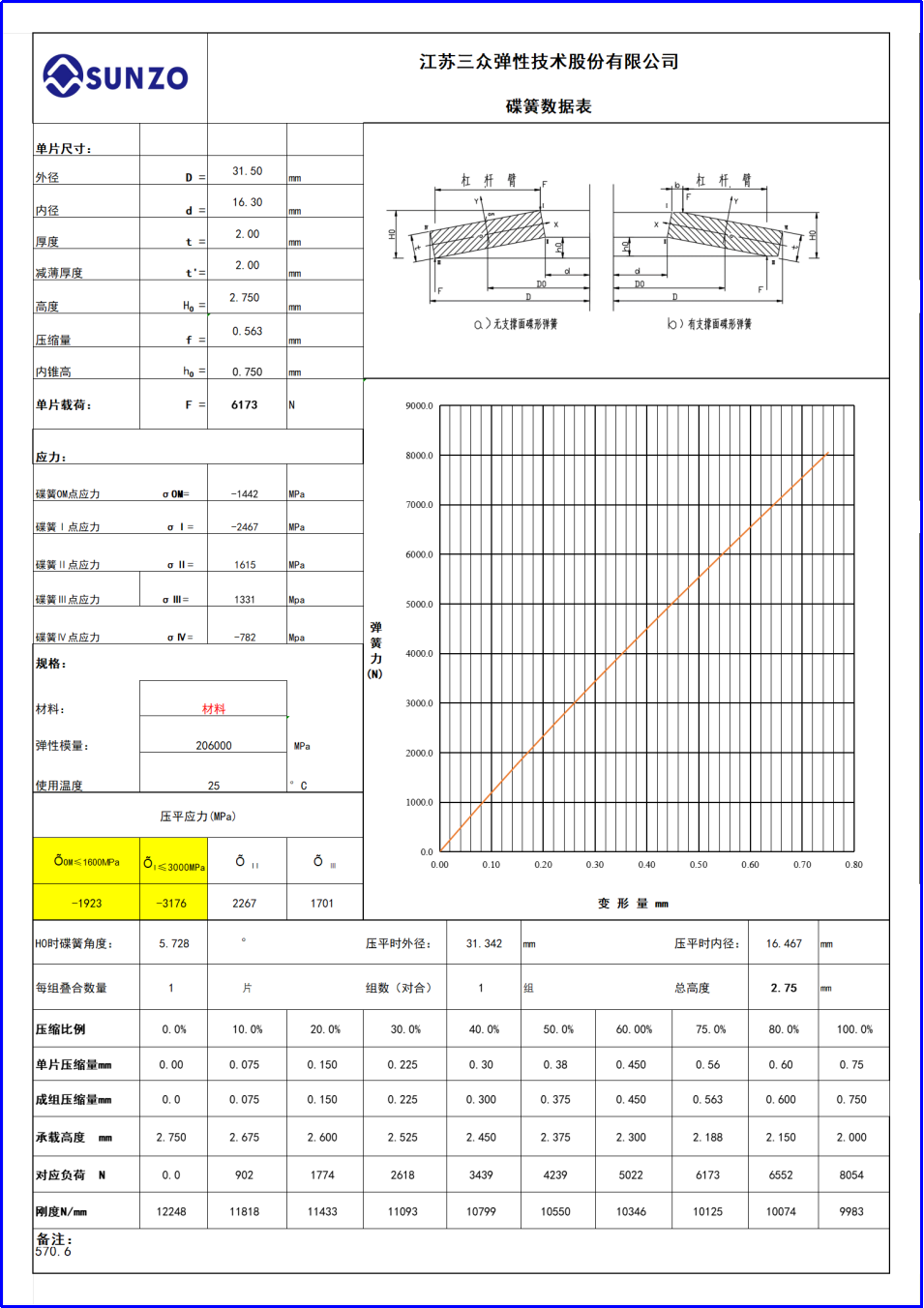

        本例中，选择标准碟簧系列31.5*16.3*2*2.75开展研究：

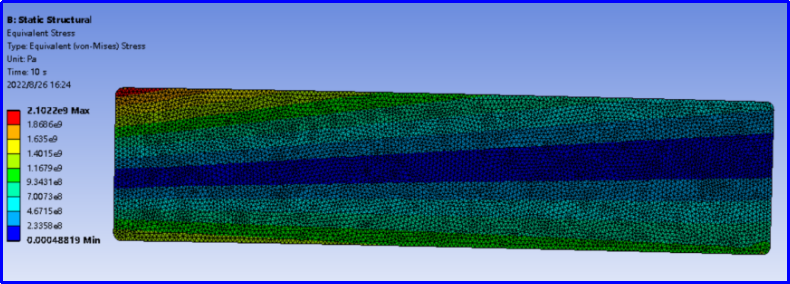

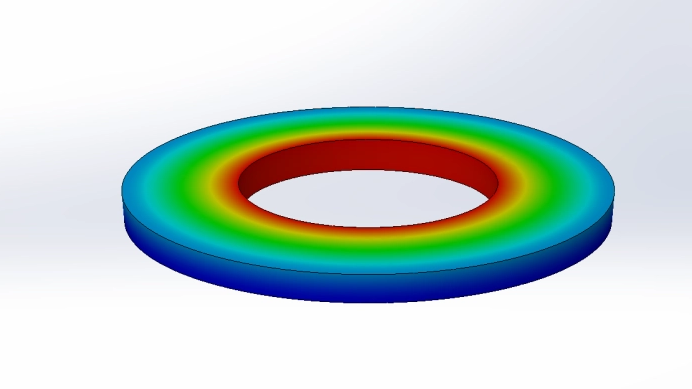

        先按照尺寸进行建模，然后材料选择51CrV4，设置外部斋贺，从碟簧顶端进行6173N，最大的应力点是Ⅰ点，2465MPa，位移最大变形量0.5439mm，和理论计算数据接近。

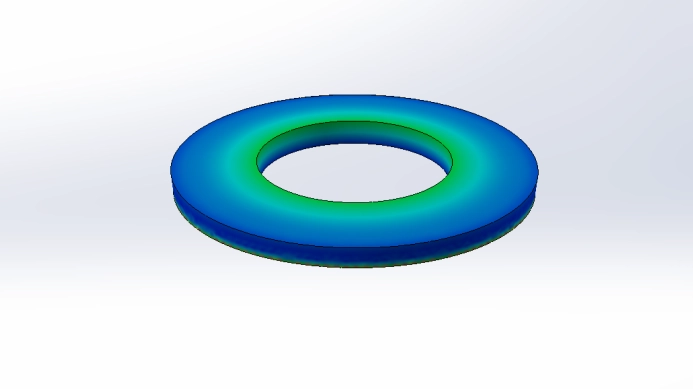

crop_1766995856511
crop_1766995876475
        结论：
        本次设计的碟簧理论和仿真数据很接近，说明该碟簧的可行性很高。
LEADONG

疲劳与强度仿真

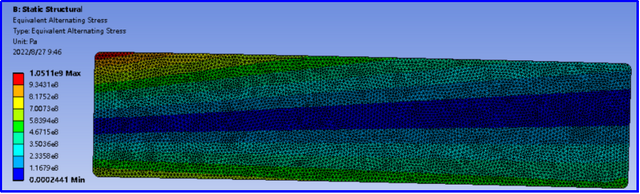

         本例中，选择标准碟簧系列A71×36×4×5.6开展研究。建立相应的几何模型。

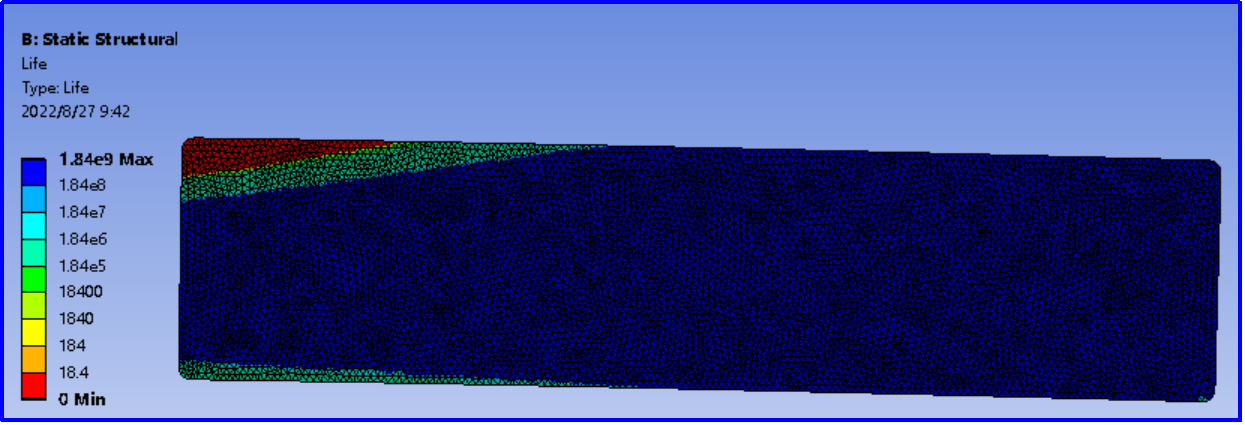

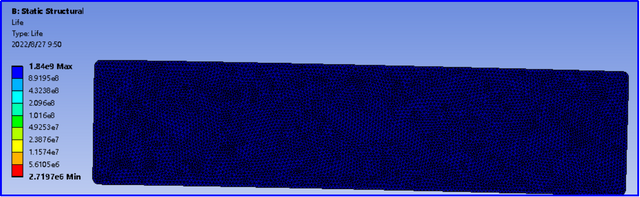

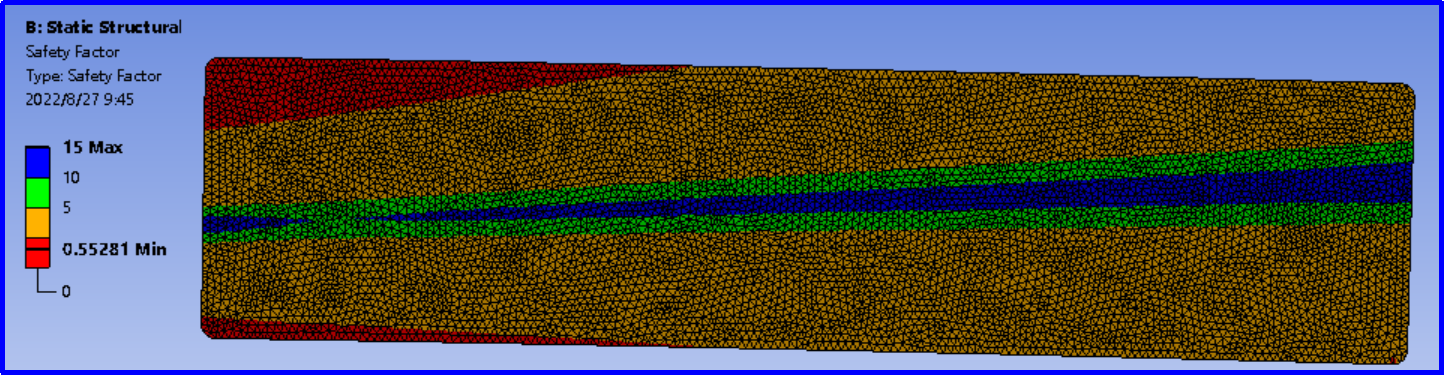

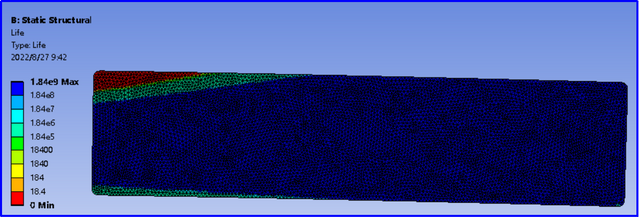

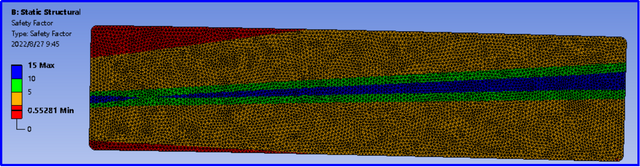

         结果含义：在0.5528的安全系数下，结构的最低寿命为2.71×106次，结构的最危险点在顶部。
         注意：对于碟簧寿命分析，尚未细致研究采用哪一种平均应力处理方式更为合理，这需要更多试验数据的支撑，从而建立起针对特定工艺流程的产品的评估模型。

SUNZO拥有自己的研发团队和测试中心，参与了碟形弹簧最新国家行业标准和国际ISO标准的制定。
