碟簧技术规格速查：DIN2093标准产品性能数据与应用匹配解析

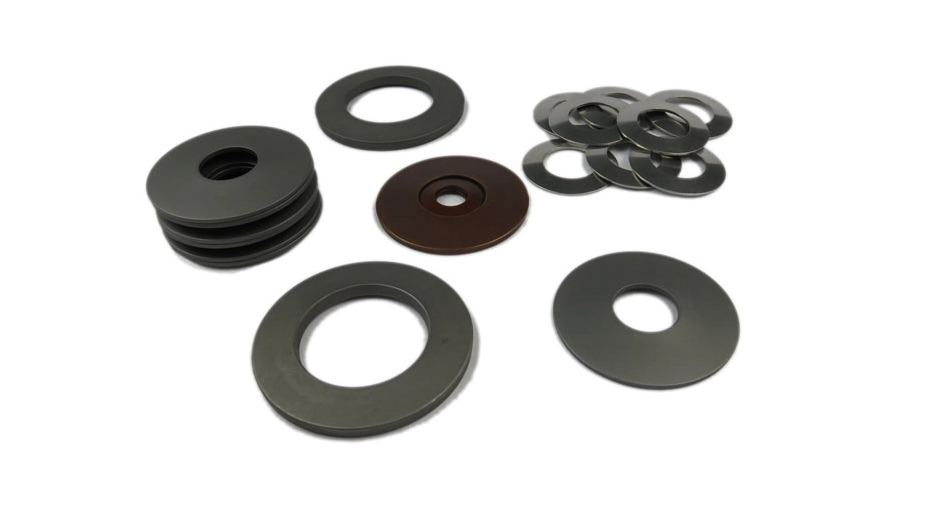

在工业传动、重型机械及精密设备中，碟形弹簧的性能直接关系到系统稳定性。江苏三众严格按照DIN2093标准设计制造的碟形弹簧产品，覆盖从微型精密件到大型重载元件的全尺寸范围，为各类工况提供可靠的弹性解决方案。

一、产品技术特性

标准符合性： 严格遵循DIN2093标准，与GB/T 1972、ISO 9001等国际国内标准兼容

尺寸覆盖广： 外径范围6mm600mm，厚度0.2mm37mm，满足多样化安装空间需求

多材料可选： 提供51CrV4、60Si2MnA、65Mn、不锈钢（SUS302/304/316）、177PH、Inconel718/750等多种材料

表面处理方案： 磷化、达克罗、发蓝、抛光、久美特、钝化、特氟龙等可选，适应不同环境需求

精度等级： 可提供Ⅰ级、Ⅱ级精度，关键尺寸严格控制

二、典型应用场景

重型机械： 矿山制动器、轧机缓冲、起重机端部限位

能源装备： 风电锁紧机构、核电站阀门执行器、高压开关操作机构

交通运输： 铁路车辆缓冲器、汽车离合器、变速箱预紧

精密设备： 机床刀具夹紧、医疗器械轴向定位、仪器仪表力值控制

三、DIN2093标准碟簧规格参数表（节选）

商品参数表

商品编号	外径D (mm)	内径d (mm)	厚度t (mm)	自由高度H₀ (mm)	h₀ (mm)	压缩25%	压缩50%	压缩75%	每1000片重量 (kg)
001 001	6.00	3.20	0.30	0.45	0.15	45N/0.04mm	84N/0.08mm	119N/0.11mm	0.04
001 002	8.00	3.20	0.20	0.40	0.20	12N/0.05mm	21N/0.10mm	26N/0.15mm	0.06
001 003	8.00	3.20	0.30	0.55	0.25	46N/0.06mm	79N/0.13mm	104N/0.19mm	0.10
001 004	8.00	3.20	0.40	0.60	0.20	69N/0.05mm	130N/0.10mm	186N/0.15mm	0.13
001 005	8.00	3.20	0.50	0.70	0.20	128N/0.05mm	246N/0.10mm	357N/0.15mm	0.17
001 006C	8.00	4.20	0.20	0.45	0.25	21N/0.06mm	33N/0.13mm	39N/0.19mm	0.06
001 007B	8.00	4.20	0.30	0.55	0.25	52N/0.06mm	89N/0.13mm	118N/0.19mm	0.09
001 008A	8.00	4.20	0.40	0.60	0.20	78N/0.05mm	147N/0.10mm	210N/0.15mm	0.11

注： 完整规格参数表包含001 001至001 413共400余种标准规格，涵盖DIN2093标准全系列产品。如需详细数据，请联系我们的技术团队获取完整电子版手册。

四、选型技术支持

选择合适的碟簧规格，需综合考虑以下因素：

安装空间： 根据外径、内径确定径向安装尺寸

载荷需求： 根据压缩25%、50%、75%的力值数据匹配所需工作载荷

工作行程： 结合自由高度和允许压缩量确定可用变形范围

环境条件： 根据温度、腐蚀介质选择材料和表面处理

组合方式： 对合、叠合或复合组合下的总载荷与总变形计算

江苏三众技术团队可为您提供：

免费选型计算服务

定制化组合方案设计

样品测试与性能验证

现场技术指导
