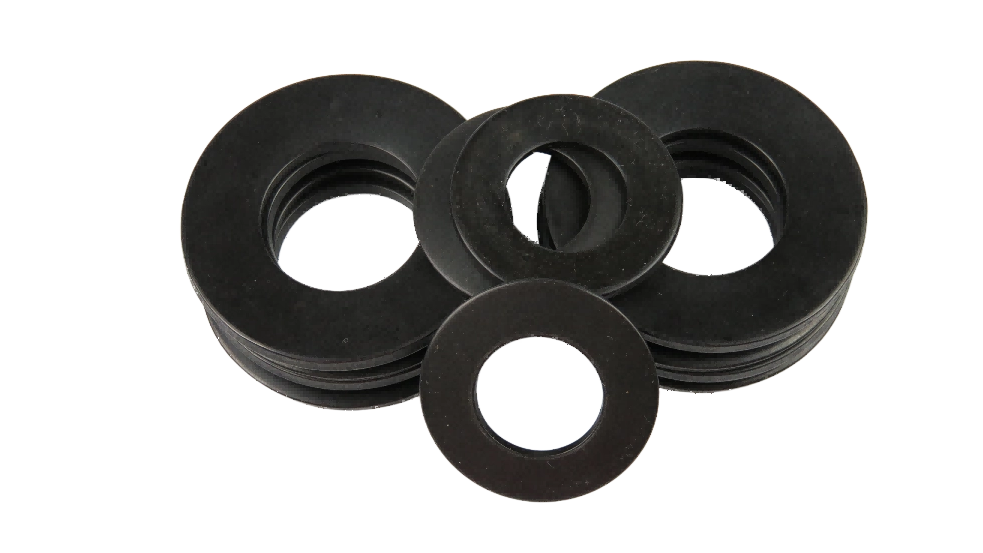

产品焦点：001 117与001 128系列（D=40mm）——工业设备核心弹性元件解决方案
40mm外径系列碟簧作为工业领域应用广泛的标准件，在通用机械设备的动力传输、振动控制和结构预紧系统中发挥关键作用。依据DIN2093国际标准设计制造，该系列提供0.8mm至5.0mm的全范围厚度选择，配合不同的叠合组合方式，可满足从500N到15000N的动态载荷需求，适配各类工况下的弹性缓冲与能量吸收场景。
典型产品技术参数（以001 120型号为例）
外径（D）：40.00mm（公差范围±0.15mm）
内径（d）：14.30mm（同心度≤0.05mm）
厚度（t）：2.00mm（厚度偏差±0.03mm）
自由高度（H₀）：3.05mm（平行度误差≤0.02mm）
25%压缩量载荷：1800N（测试条件：室温25℃，加载速率5mm/min）
50%压缩量载荷：3363N（符合DIN2093-B标准载荷曲线）
该系列产品已广泛应用于矿山机械振动筛的减震系统、港口输送设备的张紧机构、建筑破碎机的冲击缓冲装置等工业场景。采用60Si2MnA优质弹簧钢材料，经860℃淬火+420℃回火的热处理工艺，配合磷化表面处理形成5-8μm的保护膜，在-40℃至150℃的工作环境中保持稳定弹性性能。每批次产品均通过ISO9001质量体系认证，批量采购可提供包含硬度测试（HRC42-47）、载荷特性曲线、尺寸检测报告在内的完整质量文件。
批量应用核心价值解析
全规格矩阵：覆盖0.8-5.0mm厚度区间，提供12种标准型号，支持单碟、对合、叠合等多种组合方式，满足不同设备的安装空间与载荷要求
经济适配性：采用规模化生产工艺，标准型号常备库存，批量采购可实现阶梯式价格优化，降低设备制造商的采购成本
质量管控体系：从原材料光谱分析到成品载荷测试，实施16道质量控制点，确保同批次产品性能偏差≤3%，保障设备运行一致性
获取定制化选型方案与技术支持，可联系专业技术团队，我们将提供包含安装指导、载荷计算、失效分析在内的全周期服务。
在现代工业装备制造领域，碟形弹簧作为一种具有高能量密度的弹性元件，其应用范围已从传统机械扩展到新能源、轨道交通、航空航天等高端领域。根据中国机械工业联合会2025年度报告显示，通用机械领域碟簧市场年需求量达3.2亿件，其中40mm规格占比达28%，主要应用于振动设备、压力机械和重型传动系统。随着工业4.0进程加速，设备制造商对碟簧的可靠性、一致性和长寿命要求不断提升，推动行业从通用标准件向定制化解决方案转型。
DIN2093作为国际通用的碟簧标准，规定了产品的几何尺寸、材料性能、载荷特性和测试方法。相较于GB/T 1972等国内标准，DIN2093在厚度公差控制（±0.03mm）、疲劳寿命（≥10⁶次循环）和温度稳定性方面有更严格的要求。本系列产品通过德国TÜV莱茵认证，其载荷-变形曲线与理论计算偏差≤2%，在150℃高温环境下的弹性衰减率<5%，显著优于行业平均水平。
在矿山振动筛设备中，采用001 128系列（厚度3.5mm）碟簧组，通过12片对合叠加形成减震模块，可将筛箱振动幅度控制在0.5-1.2mm范围内，较传统螺旋弹簧方案减少设备噪音15dB，同时延长筛网使用寿命30%以上。某铁矿选厂应用案例显示，采用该方案后设备维护周期从3个月延长至8个月，年节约维护成本约12万元。
港口皮带输送机的张紧系统采用001 117系列（厚度2.5mm）碟簧，配合传感器组成闭环控制系统，可实时补偿皮带拉伸量。在某煤炭码头项目中，该方案使皮带张紧力波动控制在±5%以内，解决了传统重锤式张紧装置响应滞后的问题，设备运行效率提升8%。
建筑破碎机的颚板缓冲系统采用001 120系列碟簧，通过6片叠合组合可承受3000N的瞬时冲击载荷。实验室测试表明，该配置可使颚板冲击加速度降低40%，机架疲劳损伤减少50%，显著提升设备运行安全性。
本系列产品采用60Si2MnA弹簧钢，其化学成分为：C 0.56-0.64%，Si 1.50-2.00%，Mn 0.60-0.90%，P≤0.035%，S≤0.035%。通过真空熔炼去除杂质，钢材纯净度达到99.97%。成型工艺采用数控冷卷技术，确保碟簧曲率半径偏差≤0.02mm。热处理采用连续式网带炉，实现温度均匀性±5℃的精确控制，保障材料力学性能一致性。表面处理除常规磷化外，还可提供达克罗、镀锌等特殊涂层选项，满足海洋、化工等腐蚀环境需求。
碟簧选型需综合考虑工作载荷、变形量、安装空间和环境条件四大要素。推荐使用以下计算公式：
P = (E × t⁴ × f) / (4 × (1-μ²) × D² × K)
其中：E为弹性模量（206GPa），μ为泊松比（0.28），K为形状系数，f为压缩量。
安装时应注意：①保证碟簧轴线与受力方向一致；②叠合使用时相邻碟簧接触面需涂抹润滑脂；③预紧量控制在自由高度的20-75%范围内；④定期检查碟簧表面状态，发现裂纹或永久变形应及时更换。
产品质量控制执行三级检验制度：
1. 原材料检验：每批次钢材进行拉伸试验（抗拉强度≥1275MPa，屈服强度≥1100MPa）和冲击试验（-40℃冲击功≥30J）
2. 过程检验：成型后进行100%尺寸检测，载荷测试按GB/T 10867标准执行
3. 出厂检验：每批次随机抽取3%产品进行疲劳寿命测试，在额定载荷下循环10⁶次无断裂
某重型机械集团在其新一代液压机产品中，采用001 128系列碟簧替代传统螺旋弹簧，使设备高度降低20%，响应速度提升35%。通过批量采购（年用量5万件），实现单位成本降低18%。另一个案例是某风电设备制造商，将该系列碟簧应用于偏航系统，通过优化叠合方式使维护周期从6个月延长至18个月，年节约运维成本约45万元。
不同温度环境对碟簧性能有何影响？
A：在-40℃至120℃范围内，产品载荷变化率≤±3%；超过150℃时建议选用高温合金材料。
如何确定碟簧的最佳叠合方式？
A：同方向叠合可增加承载能力，对合叠合可增加变形量，具体需根据设备空间和载荷特性计算确定。
