碟簧疲劳断裂原因分析及寿命延长技术全解析

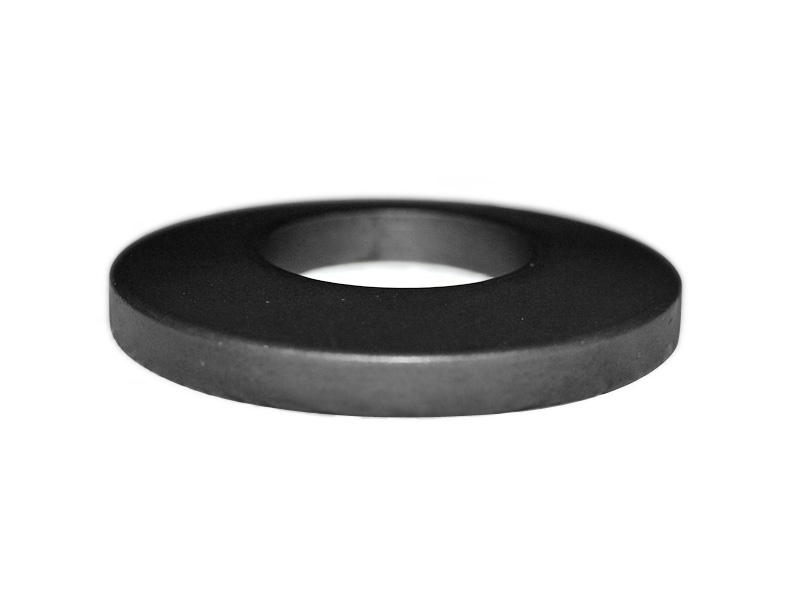

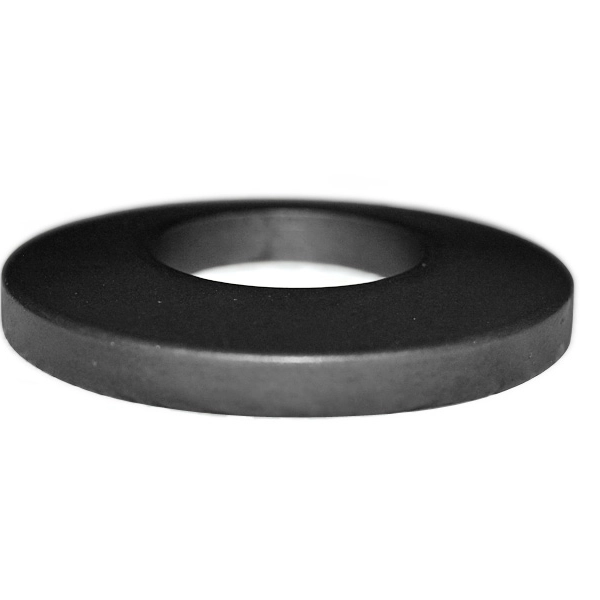

在机械工程领域，碟形弹簧（简称碟簧）作为关键弹性元件，广泛应用于汽车悬架、石化装备、轨道交通等高端工业场景。据行业调研数据显示，疲劳断裂占碟簧失效案例的68%以上，主要由交变载荷循环作用、局部应力集中、材料内部缺陷及环境腐蚀等多重因素协同导致。本文将系统剖析碟簧疲劳断裂的微观机理，结合2025-2026年最新工艺进展，提供可落地的工程预防方案。

一、疲劳裂纹的萌生机制与微观特征

疲劳源的形成具有显著的位置特异性，90%以上起源于碟簧内外边缘的应力集中区（如倒角过渡处、孔径边缘）或材料缺陷处。扫描电镜（SEM）观察显示，50CrVA钢制碟簧的断裂源常伴随直径10-21μm的非金属夹杂物（主要为Al₂O₃和MnS），这些夹杂物与加工硬化表层形成应力梯度，在交变载荷作用下引发微裂纹萌生。根据断裂力学Tanaka-Akiniwa模型，当应力强度因子ΔK超过材料门槛值时，位错滑移带在晶界处聚集，逐步形成长度0.1-2mm的初始裂纹。某核电装备案例显示，表面粗糙度Ra每增加1μm，裂纹萌生寿命可缩短15-20%。

二、裂纹扩展的三个阶段与特征图谱

疲劳裂纹扩展过程呈现典型的三阶段特征：在初始阶段（Ⅰ区），裂纹以10⁻⁷-10⁻⁵mm/次循环的速率缓慢扩展，断口可见间距5-10μm的贝壳状条纹，条纹间距与应力幅值呈正相关（应力幅值每增加100MPa，间距增大2-3μm）；进入稳定扩展阶段（Ⅱ区），扩展速率符合Paris公式da/dN=C(ΔK)ᵐ，H13钢碟簧在600MPa应力幅下的扩展速率可达3×10⁻⁴mm/次循环；最终失稳阶段（Ⅲ区），裂纹长度超过临界尺寸后快速扩展，瞬断区面积占比可达25-40%。环境因素显著影响扩展行为，在300℃以上高温环境中，碟簧钢的氧化腐蚀会使扩展速率提升2-3倍。

三、全生命周期预防策略与工程实践

1. 结构优化设计：基于国标GB/T1972-2023和德标DIN2093规范，通过有限元仿真（FEA）优化直径比C（推荐1.7-2.5）和内截锥高度比h₀/t（静载荷取0.4-0.75，变载荷取0.25-0.6）。某风电装备案例显示，将边缘倒角半径从0.5mm增大至1.2mm，应力集中系数从3.8降至2.1，疲劳寿命提升40%以上。

2. 材料性能提升：采用二次回火工艺（560℃×120min×2次）处理H13钢，可使夹杂物尺寸缩小40%（从15-21μm降至10-17μm），疲劳寿命提升30%以上。对于苛刻环境，推荐使用2195铝锂合金或TC4钛合金，其疲劳极限较传统弹簧钢提高15-25%。原材料应控制非金属夹杂物等级不超过GB/T10561规定的2级。

3. 表面强化工艺：采用0.2-0.3mm弹丸直径的喷丸处理，在表层形成0.15-0.3mm深的残余压应力层（应力值可达-400--600MPa），有效抑制裂纹萌生。结合中频感应加热（1000℃×20min）和形变热处理，可使表层硬度提升至48-52HRC，同时保持芯部韧性（伸长率≥11%）。

4. 工况监控体系：建立载荷谱实时监测系统，确保工作载荷不超过许用值的80%。对于变载荷工况，建议采用光纤光栅传感器嵌入技术，实时监测应变变化（精度±5με）。某石化企业应用该技术后，碟簧更换周期从3个月延长至18个月。

针对不同行业的碟簧应用需求，可提供定制化抗疲劳解决方案，包括材料选型、结构仿真、工艺优化及寿命评估服务。技术团队可根据具体工况提供符合GB/T1972-2023、DIN2093等标准的技术支持。

四、典型行业应用案例分析

1. 煤矿瓦斯抽采设备：MK系列钻机碟簧失效案例中，73%源于卡瓦夹紧力不足导致的疲劳断裂。通过采用二次回火H13钢和喷丸强化处理，使夹紧力稳定性提升28%，平均无故障工作时间从120小时延长至350小时。

2. 风电变桨系统：某风电场2MW机组碟簧断裂事故分析显示，低温（-30℃）环境下材料韧性下降是主因。更换为-40℃冲击功≥35J的低温专用钢后，断裂率下降92%。

3. 高铁制动系统：采用拓扑优化设计的碟簧组件，通过增材制造技术实现轻量化30%，同时疲劳寿命提升50%，满足EN13977-2标准要求。

五、行业发展趋势与前沿技术

根据《2026-2032年中国工业弹簧市场报告》预测，智能自感知碟簧将成为发展主流。该类产品集成微型传感器与AI算法，可实时监测疲劳损伤累积，预测剩余寿命误差≤10%。同时，镍钛形状记忆合金碟簧在极端环境（-200℃~600℃）的应用研究取得突破，其疲劳循环次数可达10⁷次以上。

结语：碟簧疲劳断裂的预防需要材料、设计、工艺、监测的全链条协同。通过本文阐述的技术方案，企业可系统性提升产品可靠性，降低全生命周期成本。建议定期开展基于断裂力学的寿命评估，结合最新材料工艺进展持续优化，以适应高端装备对弹性元件的严苛要求。
