汽车变速箱碟簧的选型技术指导手册

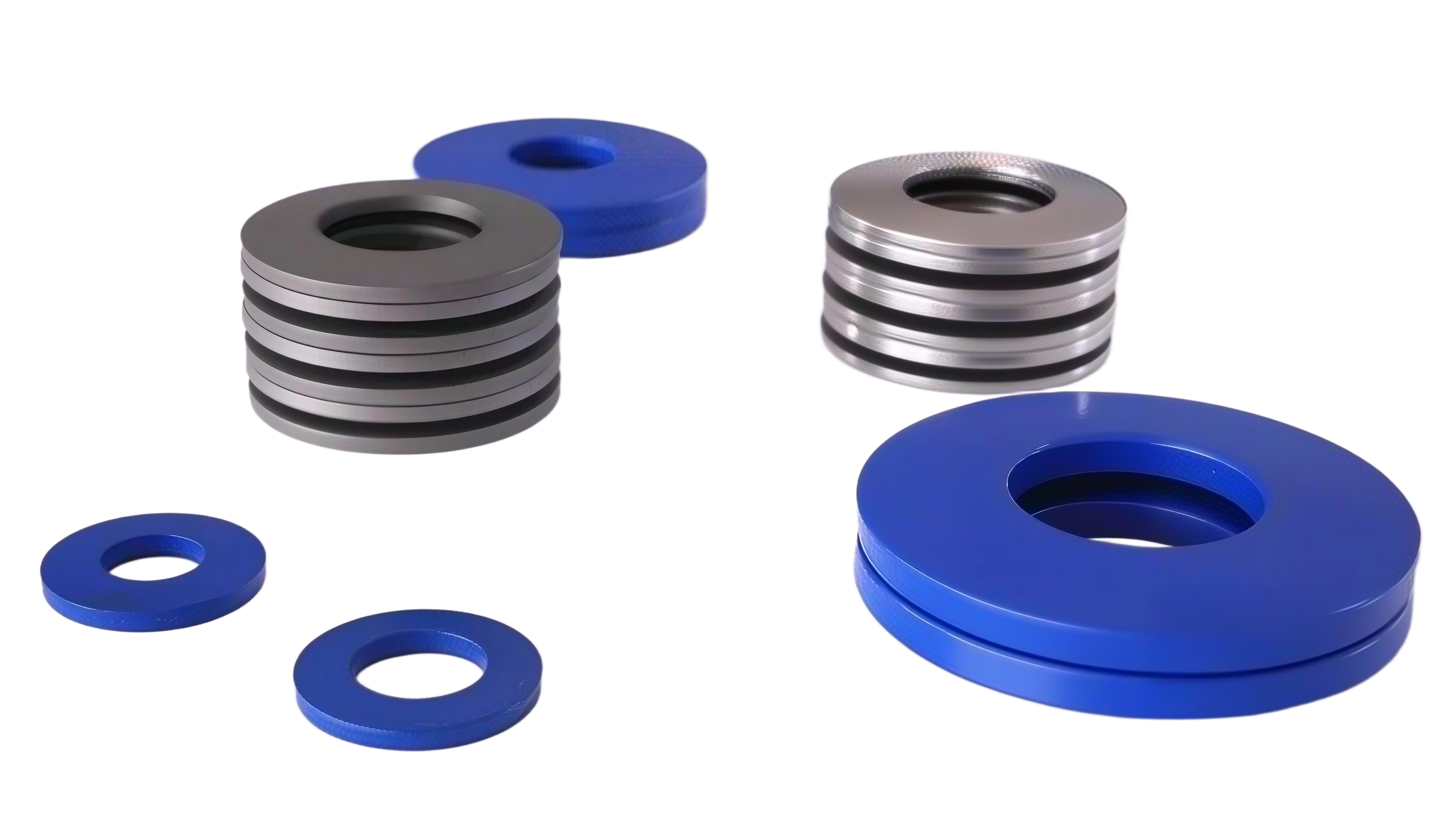

本手册旨在为汽车变速箱系统的设计与工程应用提供详尽的碟形弹簧（以下简称碟簧）选型技术指导。其核心内容聚焦于两款经过市场广泛验证的高性能碟簧产品系列，即001 057 与 001 068 系列。这两个系列均采用标准公称外径 D=20mm 的规格设计，是专为满足现代汽车传动系统严苛要求而开发的标准化解决方案。

在现代汽车变速箱内部，同步器机构与换挡执行机构是实现平顺、精准换挡的核心部件。这些机构对关键弹性元件——碟簧的力学性能精度（如载荷位移特性） 与长期循环疲劳耐久性提出了极为严格的技术指标要求。为满足这些高标准，本手册所推荐的碟簧产品，其设计与制造完全遵循德国工业标准 DIN 2093 的技术规范。该系列20mm外径碟簧凭借其卓越的性能可靠性、出色的尺寸一致性以及广泛的系统适配性，已成功应用于从乘用车到商用车的各类车辆传动装置中，成为保障换挡品质与传动可靠性的重要基础件。

代表性产品技术规格详述（以型号 001 062 为例）

为了具体说明本系列产品的技术参数，现以具有代表性的型号 001 062 为例，详细列出其关键尺寸与力学性能数据：

公称外径 D：20.00 mm

内径尺寸 d：8.20 mm

单片材料厚度 t：1.00 mm

自由状态（未加载）高度 H₀：1.60 mm

关键力学性能点：

当压缩变形量达到自由高度的 25% 时，对应的标准载荷值为 556 N。

当压缩变形量达到自由高度的 50% 时，对应的标准载荷值增至 1020 N。

本系列碟簧的显著优势在于其高度灵活的设计可调性。通过提供多样化的厚度（t）规格选项，并精确调整自由高度（H₀）与厚度（t）的比值（h₀/t），可以实现从近似线性到显著非线性的多样化弹性特性曲线。这种设计灵活性使得工程师能够精准匹配不同车型变速箱对于换挡力感、操作行程反馈以及机构复位特性的差异化需求，从而优化驾驶员的换挡体验。

在材料与工艺方面，本系列碟簧始终坚持高标准。原材料优选50CrVA（铬钒合金弹簧钢） 或60Si2MnA（硅锰合金弹簧钢） 这类高级合金弹簧钢，确保基体材料具备高弹性极限、高疲劳强度和良好的韧性。所有产品均经过严格的表面磷化防护工艺处理，该处理不仅能在碟簧表面形成一层致密的磷酸盐转化膜，

显著提升其耐磨耗性能，更能有效增强抗腐蚀能力，确保其在变速箱内部复杂的润滑油环境中长期稳定工作。

在变速箱实际装配与应用中的关键注意事项

为确保碟簧在变速箱系统中发挥最佳性能并保证长期可靠性，在实际装配与应用过程中，建议重点关注以下技术要点：

力值一致性与稳定性：必须严格确保同一批次及不同批次产品之间的载荷力值具有高度稳定性与一致性。这是实现整车清晰、统一且可预测的换挡手感，以及保证批量生产质量一致性的根本前提。

疲劳寿命匹配设计：碟簧的疲劳寿命设计需与变速箱整体的设计寿命及保养维护周期相协调。通过优化设计与工艺，确保碟簧在变速箱整个使用周期内，其弹性性能不发生显著衰减，从而保障传动系统长期运行的可靠性与安全性。

定制化表面处理支持：我们理解不同变速箱制造商可能面临不同的内部工作环境（如润滑油成分、工作温度区间等）。因此，我们支持根据客户的实际使用环境与特定要求，定制更优化的表面处理方式（如特殊涂层），以进一步提升碟簧在特定变速箱润滑油工况下的环境适应性、抗化学腐蚀性与综合耐久性。

获取样品与技术咨询

如需获取适用于汽车行业的碟簧测试样品进行装机验证，或希望就特定应用场景（如高性能、新能源车型变速箱等）进一步探讨技术细节、获取定制化解决方案，我们诚挚地邀请您联络我司专业的商务与技术服务团队。我们的工程师将为您提供详尽的技术支持与咨询服务。
