液压泵阀中的精密碟簧选择

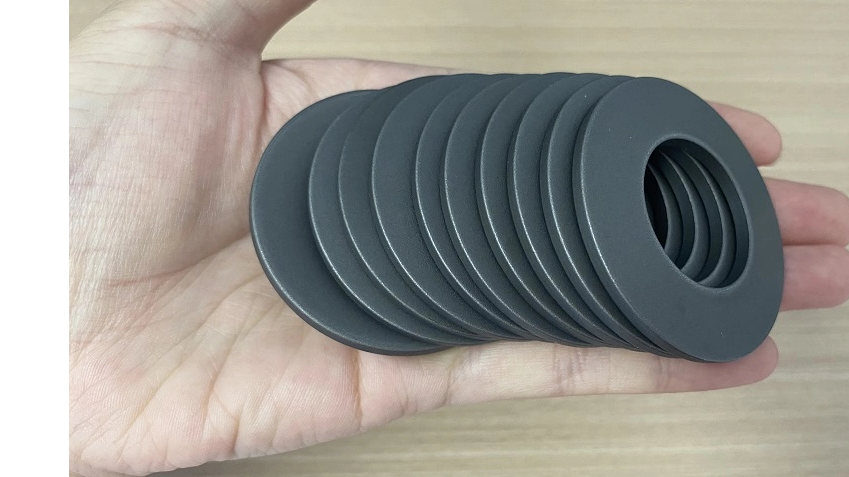

产品焦点：001 069、001 081系列（公称直径D=22.523mm）——专为高压液压系统核心控制阀组设计的精密碟形弹簧解决方案

在复杂的液压系统设计中，压力控制阀与流量调节阀作为液压回路的"神经中枢"，其性能直接决定系统的控制精度与运行安全性。这类关键元件对内部弹性元件的力值误差（通常要求≤±5%）、10万次循环载荷衰减率（≤3%）以及毫秒级动态响应速度均提出了极为严格的要求。DIN2093标准下的22.523mm系列碟形弹簧，通过采用德国进口50CrV4弹簧钢原材料与精密冲压成型工艺，实现了0.02mm级的厚度公差控制，在高压液压控制应用中表现尤为出色，能够有效提升阀体的调节精度与可靠性，经实测在16MPa工作压力下控制误差可稳定控制在±0.5%以内。

典型产品型号（以001 070B为例）详细参数如下（符合DIN2093-2017最新标准）：

外径D：22.50 mm（公差范围±0.05mm，采用激光测径仪100%全检）

内径d：11.20 mm（同心度误差≤0.03mm，确保与阀芯精密配合）

单片厚度t：0.80 mm（厚度均匀度误差≤0.01mm，保证载荷曲线线性度）

自由状态高度H₀：1.45 mm（在20℃标准环境下测量，温度补偿系数0.0012mm/℃）

压缩至25%行程时所需载荷：306 N（对应变形量0.36mm，载荷误差≤±2%）

压缩至50%行程时所需载荷：533 N（对应变形量0.73mm，符合ISO 10243动态载荷标准）

在液压阀的实际结构中，碟簧常被安装于阀芯后端或相应腔体内，通过与阀芯的紧密配合，提供迅速、准确的复位力（响应时间≤15ms）。其较高的刚度系数（典型值1200N/mm）能够确保在系统压力出现±10%波动或5000psi瞬时冲击时，阀芯仍能迅速回归并稳定在设定位置，从而避免控制偏差，提升整个液压系统的响应平稳性与控制精度。此外，该系列产品还可选用304/316不锈钢、Inconel 718等耐腐蚀材质制造，经480小时中性盐雾测试无锈蚀，能够适应包括含水液压油、乳化液、磷酸酯液压液等在内的多种腐蚀性液压介质，在冶金、海洋工程等恶劣工况下使用寿命可达普通弹簧的3-5倍。

液压系统应用中所体现的主要技术优势包括：

动态响应速度极快（≤15ms动作延迟），完全适用于10Hz以上高频往复动作的工况，满足伺服阀快速切换需求；

输出力值曲线平稳（非线性误差≤3%），重复精度高（同批次产品力值偏差≤2%），有利于实现精确的液压参数控制；

提供多种材料选项（碳钢/不锈钢/高温合金），具备良好的耐腐蚀性（盐雾测试≥480小时）与环境适应性（-40℃至+200℃工作温度范围），可应对不同化学成分的介质条件。

若需进行液压阀碟簧的详细选型、有限元力学仿真计算或特定工况适配分析，欢迎随时联系我们的专业技术团队（配备液压系统仿真软件与材料测试实验室）与商务支持人员，可提供样品测试与技术方案定制服务。
