低摩擦设计解析：对合碟簧组的两种定位方式及其摩擦机理

在对合碟簧组的工程应用中，除了确保正确的安装方向，如何有效管理与定位元件之间的摩擦，是提升系统效率、减小回程滞后的关键。江苏三众弹性将深入探讨两种主流定位技术——导柱/导套与沟槽嵌入（钢丝/钢球）方案的摩擦机理，解析为何后者能实现更低的摩擦力影响。

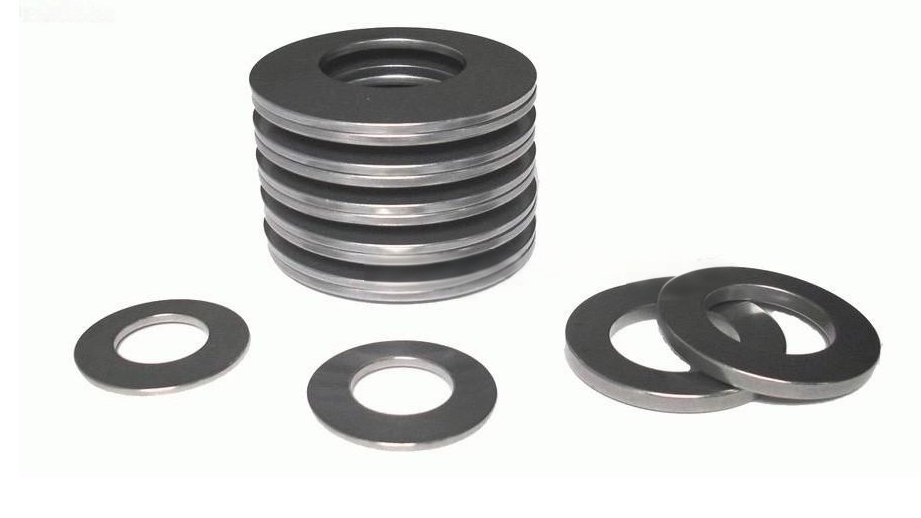

一、两种定位方案的工作原理

对合碟簧组需要外部约束来保持对中，防止径向偏移。主要方案有：

1. 导柱或导套定位： 使用贯穿碟簧内孔或套于碟簧外径的刚性导向件。摩擦力主要产生于碟簧内/外径与导向件表面之间的滑动摩擦。

2. 开沟槽并嵌入钢丝或钢球定位： 在碟簧外径或端面开设环形沟槽，嵌入钢丝或钢球，利用这些嵌入件与外部固定槽配合实现径向定位。

二、摩擦机理对比与分析

关键在于理解两种方案中摩擦力产生的部位与力臂的差异：

导柱/导套方案：

摩擦部位： 摩擦力直接作用于碟簧的整个内孔或外径圆柱面，接触面积大。

力臂效应： 该摩擦力形成的阻力矩，其力臂等于碟簧的半径（内孔半径或外径半径），力臂较长，因此产生的摩擦力矩较大。这会导致加载（进程）与卸载（回程）的力值曲线出现明显分离，即回程力显著小于进程力，能量损耗大。

沟槽嵌入（钢丝/钢球）方案：

运动模式： 在此设计中，碟簧组可以绕中心线发生微小的转动，而嵌入的钢丝或钢球相对于外部固定部分不旋转，仅作为约束点。

摩擦部位： 摩擦力发生在钢丝/钢球与碟簧沟槽的局部接触点之间。

核心优势——极短的力臂： 产生摩擦力矩的力臂，仅仅是钢丝或钢球自身的微小半径，远小于碟簧的半径。因此，即使存在局部摩擦，其形成的摩擦力矩也非常小。

三、工程优势：显著降低回程滞后

正是由于摩擦力矩的大幅减小，采用沟槽嵌入定位的对合碟簧组，其加载与卸载曲线更为接近，回程力值与进程力值的差异（滞后）明显缩小。这对于追求高能量效率、高动态响应精度或需要精确力控制的场合（如某些精密阀门、伺服机构）具有重要意义。

四、三众弹性的技术整合能力

江苏三众弹性不仅提供标准碟簧，更具备根据客户具体工况提供最优定位解决方案的技术能力：

方案咨询： 我们的工程师可以根据您的应用对摩擦力、空间、成本的要求，推荐合适的定位方案（导柱、沟槽等）。

定制设计与制造： 对于需要沟槽嵌入定位的碟簧，我们可以提供从沟槽设计、尺寸公差控制到组装的完整解决方案。

性能测试： 我们可以协助测试不同定位方案下碟簧组的实际滞回曲线，为您的系统设计提供关键数据支持。

我们致力于理解并解决碟簧应用中的每一个细节挑战。从降低摩擦损耗到优化动态性能，我们以专业的技术知识和成熟的制造工艺，帮助您实现更高效、更可靠的弹性系统设计。
