碟簧失效原因分析：从断口特征看疲劳断裂、过载与腐蚀问题

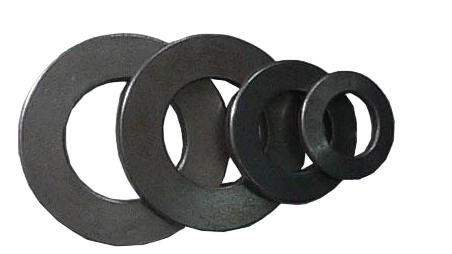

碟簧作为机械系统中的关键弹性元件，广泛应用于航空航天、汽车制造、精密仪器等工业领域。其失效可能导致设备停机、生产中断甚至安全事故，因此准确识别失效原因至关重要。断口作为材料断裂后的微观形貌记录，包含着失效过程的完整信息。通过专业的断口分析技术，结合材料学、力学和环境因素综合研判，能够科学追溯失效根源，为改进设计、优化工艺提供数据支持。本文将系统解析碟簧常见失效模式的断口特征，帮助行业从业者建立科学的失效诊断方法。

一、疲劳断裂的断口特征与形成机制

疲劳断裂是碟簧在交变载荷作用下最常见的失效形式，约占碟簧失效案例的65%以上。典型的疲劳断口呈现"三区域"特征：疲劳源区、裂纹扩展区和瞬时断裂区。疲劳源通常起源于碟簧内外边缘的应力集中部位，如加工残留的毛刺、热处理产生的微裂纹或表面腐蚀坑。在电子显微镜下观察，疲劳源区可见明显的塑性变形痕迹，伴随氧化色或摩擦光亮区。裂纹扩展区呈现特征性的贝壳纹（疲劳辉纹），这是裂纹在每一次应力循环中向前扩展留下的微观痕迹。辉纹间距与应力幅值正相关，间距越大表明承受的载荷越高。某风电设备碟簧失效案例显示，其断口贝壳纹从内边缘的冲压痕迹处起始，扩展区辉纹间距从5μm逐渐增加至20μm，最终在最大应力截面发生瞬时断裂。瞬时断裂区呈现典型的韧性断裂特征，断口粗糙且有剪切唇，颜色较暗。通过断口分析可判断：该失效属于高周疲劳断裂，主要由边缘应力集中与循环载荷长期作用导致。预防措施包括：优化边缘倒角工艺、采用喷丸强化表面处理、控制工作载荷在设计许用应力的70%以内。

二、过载断裂的断口特征与影响因素

过载断裂通常发生在碟簧承受超出设计极限的载荷时，其断口宏观特征表现为整体平整性，断裂面与最大拉应力方向垂直。在光学显微镜下观察，过载断口呈现典型的解理断裂形貌，晶粒边界清晰可见，伴随河流状花样和舌状花样。与疲劳断裂不同，过载断口无疲劳辉纹，且剪切唇宽度较大。某重型机械碟簧断裂案例显示，其断口呈45°剪切唇，晶粒尺寸达80μm（远超GB/T 1972标准要求的30μm以下），断口中心存在明显的缩颈现象。通过载荷模拟计算发现，该碟簧实际承受载荷超出设计值1.8倍，导致材料发生塑性变形后断裂。过载断裂的常见诱因包括：安装预紧力过大、突发冲击载荷、材料屈服强度不足等。预防措施应从三方面入手：1）严格执行安装扭矩标准；2）在冲击环境中增设缓冲装置；3）根据工况选择符合GB/T 1972-2005标准的碟簧产品，确保材料硬度在HRC42-48范围。

三、腐蚀断裂与氢脆的断口鉴别及防护

腐蚀环境下的碟簧失效常表现为应力腐蚀开裂（SCC）和氢脆断裂两种形式。应力腐蚀断口具有典型的沿晶断裂特征，裂纹路径曲折，断口表面覆盖腐蚀产物膜，在扫描电镜下可见冰糖状晶粒形貌。某化工设备碟簧在3.5%NaCl溶液中服役6个月后断裂，断口分析显示裂纹从表面腐蚀坑起始，沿晶界扩展，伴随二次裂纹。氢脆断裂则呈现穿晶断裂特征，无明显塑性变形，断口呈发亮的结晶状。氢的来源包括酸洗工艺残留、电镀过程析氢、焊接氢致等。某汽车悬架碟簧在电镀后未进行充分除氢处理，服役1个月即发生氢脆断裂，断口可见明显的"鸡爪纹"特征。防护措施包括：1）采用达克罗涂层或锌镍合金镀层提高耐腐蚀性；2）对高强度碟簧实施去氢处理（190℃保温4小时）；3）在海洋等恶劣环境中选用马氏体不锈钢材质（如17-4PH）。定期进行渗透检测（PT）可有效发现早期腐蚀裂纹。

断口分析是碟簧失效诊断的核心技术手段，通过系统的宏观观察、微观分析和力学性能测试，能够精准定位失效原因。建议企业建立完善的失效分析流程，对关键设备碟簧实施定期检测。对于复杂失效案例，可寻求具备CNAS资质的第三方检测机构进行专业分析，通过科学数据支撑产品改进与质量提升。

四、碟簧失效预防的系统性解决方案

1. 材料选型与质量控制

碟簧材料的选择直接影响其疲劳寿命和抗失效能力。根据GB/T 1972标准，常用材料包括60Si2MnA、50CrVA等弹簧钢，其力学性能需满足：抗拉强度≥1275MPa，屈服强度≥1100MPa，断后伸长率≥6%。在采购环节应要求供应商提供材料质保书，重点核查非金属夹杂物含量（A级≤0.02%）和晶粒度（≥8级）。

2. 制造工艺优化

冲压成型阶段应控制圆角半径不小于0.5mm，避免应力集中；热处理采用等温淬火工艺（860℃加热，320℃硝盐等温），确保硬度均匀性（偏差≤3HRC）；表面处理推荐采用喷丸强化，使表面获得0.2-0.3mm的残余压应力层，可使疲劳寿命提升2-3倍。

3. 安装与维护规范

安装时应使用扭矩扳手控制预紧力，避免偏载；多片叠合使用时需在碟簧间添加石墨润滑膜，降低摩擦磨损；定期检查碟簧自由高度变化，当永久变形量超过2%时建议更换。在振动环境中，建议每3个月进行一次外观检查，每年进行一次载荷测试。

4. 失效案例数据库建设

建立企业级碟簧失效案例库，记录失效时间、工况条件、断口特征等关键信息。通过大数据分析可发现共性问题，如某批次产品在特定温度环境下的早期失效倾向，为材料改进和工艺优化提供数据支持。建议采用FMEA（故障模式与影响分析）方法，对潜在失效风险进行提前识别和控制。

五、行业应用中的典型失效案例解析

案例1：风电变桨系统碟簧断裂

某风电场3MW机组变桨系统碟簧在运行1800小时后发生断裂，断口分析显示：疲劳源位于内边缘的机械加工刀痕处（深度0.12mm），裂纹扩展区可见清晰的海滩状条纹，扩展速率约0.003mm/次循环。原因诊断为：加工过程未执行边缘倒角工艺，导致应力集中系数达3.2，在150MPa交变应力下发生高周疲劳断裂。改进措施：采用数控磨床进行边缘圆弧处理（R0.8mm），并实施喷丸强化（覆盖率100%，强度0.3A）。

案例2：轨道交通制动碟簧氢脆失效

地铁车辆制动系统碟簧在装配后3个月出现突发性断裂，断口呈典型的氢脆特征：无塑性变形，断口发亮，可见准解理形貌。追溯发现：该批次碟簧电镀后仅进行8小时去氢处理（标准要求24小时），导致氢含量超标（达3.2ppm）。改进方案：优化去氢工艺（200℃×24h），并在电镀后增加氢含量检测工序（控制在0.5ppm以下）。

案例3：石油钻井设备碟簧应力腐蚀开裂

某油田钻井平台防喷器碟簧在含H2S环境中服役6个月后断裂，断口分析显示：裂纹从表面点蚀坑起始，沿晶界扩展，断口覆盖黑色腐蚀产物。材质分析发现：该碟簧采用40Cr钢（非耐硫钢），在H2S浓度150ppm环境下发生应力腐蚀。解决方案：更换为2205双相不锈钢碟簧，表面喷涂聚四氟乙烯涂层，同时改进密封结构减少介质接触。

六、碟簧失效分析的技术方法与标准

1. 宏观分析技术

采用体视显微镜（放大倍数10-50倍）观察断口整体形貌，确定断裂源位置、裂纹扩展方向和最终断裂区域。重点记录：断口颜色（氧化程度）、边缘特征（是否有倒角）、变形情况（是否有塑性弯曲）等宏观特征，为初步判断失效模式提供依据。

2. 微观分析手段

扫描电子显微镜（SEM）是断口分析的核心设备，可观察1-10000倍微观形貌。通过二次电子像可清晰显示疲劳辉纹、解理台阶、沿晶特征等细节；能谱分析（EDS）可检测断口表面元素组成，判断是否存在腐蚀产物或外来污染物。对于氢脆失效，还可采用二次离子质谱（SIMS）进行氢含量分布测试。

3. 力学性能验证

对失效碟簧取样进行硬度测试（HV10）、拉伸试验和冲击韧性（-40℃）检测，与标准值对比判断材料性能是否达标。对于疲劳失效案例，可通过疲劳试验机进行S-N曲线测试，确定实际疲劳极限与设计值的差异。

4. 相关标准依据

碟簧失效分析应遵循GB/T 1972-2005《碟形弹簧》、GB/T 18683-2008《弹簧失效分析规范》等国家标准，同时参考ASTM E3-11《断裂试验标准指南》和ISO 14273《金属材料疲劳试验方法》等国际标准，确保分析过程的规范性和结果的可靠性。

结语：科学诊断提升碟簧可靠性

碟簧的失效分析是一项融合材料科学、力学分析和工程实践的系统工作。通过精准识别断口特征，结合工况条件和制造工艺综合研判，不仅能够找到具体失效原因，更能为产品设计优化、工艺改进和使用维护提供科学依据。在工业4.0背景下，建议企业将断口分析数据与数字化管理系统结合，构建全生命周期的质量追溯体系，通过持续改进提升碟簧产品的可靠性和服役寿命，为设备安全稳定运行提供坚实保障。
