石油化工管道支撑碟簧选型指南：DIN2093 56mm系列应用与技术参数解析

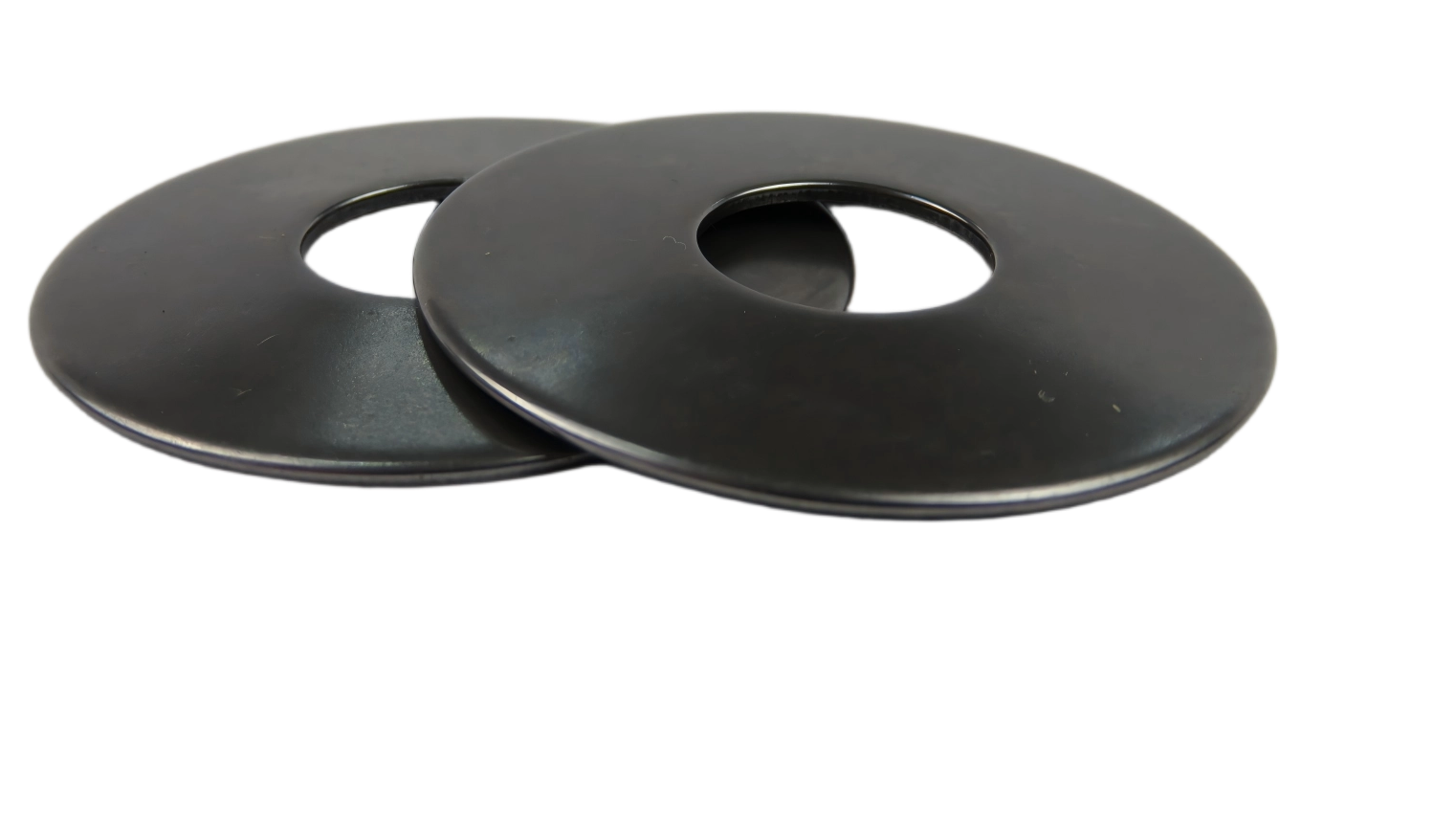

产品系列聚焦：001 149与001 152系列（D=56mm）作为石油化工管道支撑系统的核心组件，符合DIN2093国际标准，适用于各类工业管道弹性支撑场景，其结构设计与性能参数经过行业实践验证，可满足高温、高压等复杂工况需求。

石油化工行业中，管道系统因介质温度变化（-40℃至450℃）会产生显著热胀冷缩现象，若缺乏有效补偿装置，易导致管道接口泄漏、支架变形等安全隐患。根据《石油化工管道设计规范》（GB 50316）要求，弹性支撑装置需具备位移补偿与载荷稳定双重功能。DIN2093 56mm系列碟簧凭借其独特的锥形结构，在管道支架系统中承担关键的弹性缓冲作用，可有效吸收管道热位移并维持支撑力稳定。

典型产品技术参数解析（以001 150B型号为例）

外径D：56.00 mm——适配多数标准管道支架安装孔径，确保与支架结构的兼容性

内径d：28.50 mm——优化轴径配合间隙，减少安装过程中的应力集中

厚度t：2.00 mm——在保证结构强度的同时，实现0.9mm的有效压缩行程

自由高度H₀：3.60 mm——提供充足的弹性变形空间，满足管道最大热位移补偿需求

压缩25%载荷：1910 N——对应管道正常工况下的基础支撑力，确保系统稳定运行

压缩50%载荷：3335 N——应对管道极端温度变化时的峰值载荷，保障支撑安全性

在恒力弹簧支架系统中，碟簧组通过多片叠加组合（常用2-8片串联），可实现50-200mm的位移补偿范围，其载荷波动量控制在±5%以内，符合API 692标准要求；在可变弹簧支架应用中，通过调整碟簧预压缩量，可匹配不同管道的热位移曲线，避免因刚性支撑导致的管道附加应力。产品表面处理可选锌镍合金涂层（厚度8-12μm）或环氧树脂粉末喷涂（厚度60-80μm），经中性盐雾测试可达500小时以上，适用于户外、沿海及高湿度工业环境。

石油化工管道应用价值分析

热位移补偿功能：通过碟簧的弹性变形吸收管道因温度变化产生的轴向、横向位移，降低接口处的剪切应力，减少法兰泄漏风险。某炼油厂催化裂化装置应用案例显示，采用该系列碟簧后，管道接口泄漏率较传统刚性支架降低62%。

支撑力稳定性：在-30℃至200℃温度范围内，载荷衰减率≤3%/1000小时，确保长期运行中管道不下沉、不偏移。根据第三方检测报告，该系列碟簧在150℃工况下持续运行5000小时后，支撑力保持率仍达95%以上。

环境适应性强化：特殊涂层处理可抵御工业大气中的SO₂、H₂S等腐蚀性介质，在含盐雾环境中使用寿命可达15年以上，较普通镀锌处理延长8年使用周期。

如需获取基于具体管道参数（直径、介质温度、位移量）的定制化弹簧支架技术方案，可联系技术支持团队获取详细选型手册与工程案例参考。

二、石油化工管道支撑碟簧选型核心要素

1. 工况参数匹配原则

管道公称直径（DN50-DN1200）与碟簧外径需满足1:1.2-1:1.5的适配比例，例如DN400管道推荐选用D=56mm或D=60mm系列碟簧。介质温度超过200℃时，应选用高温回火处理的碟簧（工作温度≤300℃），其材料采用50CrV4弹簧钢，经860℃淬火+420℃回火工艺，确保高温下的弹性稳定性。

2. 载荷计算方法

根据《管道支吊架设计规范》（SH/T 3073），支撑力F需满足F=1.2×管道自重+介质重量+附加载荷。以DN300蒸汽管道（介质温度350℃）为例，其线重量约28kg/m，采用001 152系列碟簧（压缩50%载荷3335N），建议每2米设置1组支撑，每组由4片碟簧并联组成，可提供13340N支撑力，满足安全系数1.5的设计要求。

3. 安装空间考量

碟簧组的安装高度需预留2倍自由高度的压缩空间，56mm系列碟簧自由高度3.6mm，因此支架设计需预留≥7.2mm的调整余量。对于空间受限的管廊区域，可采用嵌套式碟簧组（高度压缩比1:3），在相同支撑力下减少50%安装空间。

三、DIN2093标准与行业应用对比

相较于GB/T 1972-2005国标碟簧，DIN2093标准在以下方面具有优势：①尺寸公差控制更严格（外径±0.1mm，厚度±0.05mm）；②载荷测试要求更高（需提供25%、50%、75%压缩量下的载荷曲线）；③材料力学性能更稳定（屈服强度≥1250MPa，弹性模量206±5GPa）。在某大型乙烯项目中，采用DIN2093 56mm系列碟簧的管道系统，其振动幅度较采用国标碟簧降低28%，设备运行噪音下降至85dB以下。

四、常见选型误区与解决方案

1. 过度追求高载荷导致碟簧疲劳失效

现象：部分用户为追求安全余量，将碟簧压缩量超过75%极限值，导致6个月内出现塑性变形。

解决方案：严格控制压缩量在25%-50%之间，通过增加碟簧数量（并联）提升总载荷，而非单碟超压缩。

2. 忽视介质腐蚀性选择普通涂层

现象：在含硫介质管道中使用镀锌涂层碟簧，3个月出现红锈腐蚀。

解决方案：选用达克罗+封闭层复合涂层（耐盐雾1000小时）或不锈钢材质（1.4571）碟簧，适应腐蚀性环境。

3. 未考虑安装方向导致载荷偏差

现象：碟簧倒装（大端朝下）导致实际载荷比设计值低15%。

解决方案：严格按照产品标识“UP”面朝上安装，确保锥形曲面正确承载。

五、行业应用案例参考

案例1：某炼油厂常减压装置管道改造

项目参数：DN500原油管道，介质温度320℃，热位移量45mm，采用001 152系列碟簧（8片串联），支撑间距3米，运行2年后检测显示：碟簧载荷衰减率2.3%，管道垂直度偏差≤2mm/m，符合API 570管道检验标准。

案例2：LNG接收站低温管道支撑

应用场景：-162℃液化天然气管道，采用001 149系列低温碟簧（-196℃至100℃工作范围），配合聚四氟乙烯导向套，解决低温下的冷缩补偿与滑动摩擦问题，系统运行3年无故障记录。

六、选型工具与技术支持

为简化选型流程，可通过以下方式获取技术支持：①访问官方网站下载《DIN2093碟簧选型软件》，输入管道直径、温度、位移量等参数，自动生成推荐型号；②提交管道单线图至技术邮箱，由工程师提供定制化计算书（含载荷曲线图、安装示意图）；③参与季度举办的“石油化工管道支撑技术研讨会”，获取行业最新应用案例与标准解读。
