技术深探：如何用有限元方法验证与优化碟簧理论计算公式？

在现代碟簧设计中，有限元分析已成为验证理论公式、预测产品性能及优化设计方案的关键工具。正确的建模方法是获得准确结果的前提。江苏三众弹性依托先进的碟簧技术与仿真能力，通过对比两种典型的有限元单元类型，为您解析如何有效进行碟簧的仿真验证。

技术深探：如何用有限元方法验证与优化碟簧理论计算公式？

在现代碟簧设计中，有限元分析已成为验证理论公式、预测产品性能及优化设计方案的关键工具。正确的建模方法是获得准确结果的前提。江苏三众弹性依托先进的碟簧技术与仿真能力，通过对比两种典型的有限元单元类型，为您析如何有效进行碟簧的仿真验证。

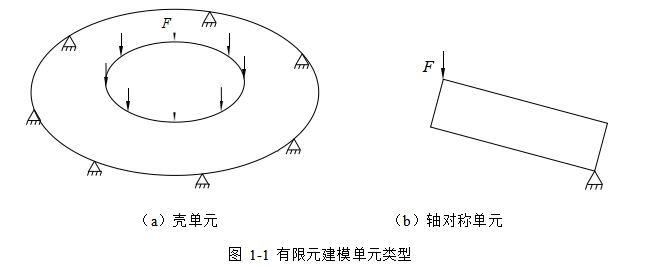

一、两种主流的有限元建模方法

为验证碟簧的理论计算公式，通常可采用两种单元类型建立有限元模型：

壳单元模型： 将碟簧简化为一个曲面壳体，计算效率较高。

轴对称单元模型： 利用碟簧的几何对称性，建立一个二维截面模型，随后绕中心轴旋转360度形成三维分析。

二、仿真结果与理论公式的对比分析

将两种模型的仿真结果与经典理论计算公式进行对比，可以发现系统性的偏差：

壳单元模型： 其计算出的力值，通常比理论公式值偏低约8%。

轴对称单元模型： 其计算结果与理论公式值的吻合度更高，偏差约为偏低5%。

三、结论与建模建议：优先推荐轴对称单元

为何轴对称单元具有更高的精度？

其核心原因在于载荷作用点的模拟更接近真实情况。壳单元默认载荷作用于其中性面，而实际碟簧的载荷作用于其上下表面，这与轴对称单元的建模方式更为契合。因此，在需要进行高精度应力分析或力值验证时，推荐采用轴对称单元进行建模，以获得与实测数据更吻合的可靠结果。

四、三众弹性的仿真实践：从虚拟分析到可靠产品

在江苏三众弹性，我们已将先进的有限元分析深度融入我们的碟簧设计与研发流程。我们不仅严格遵循 《碟簧国标》 ，更通过CAE仿真手段：

精准预测性能： 在产品试制前，精准预测其负荷-位移曲线及应力分布。

优化设计方案： 快速评估不同结构参数（如h₀/t）对性能的影响，实现设计优化。

提升开发效率： 减少对传统“试错法”的依赖，缩短研发周期，确保为客户提供的碟簧解决方案兼具理论可靠性与实践可行性。

我们致力于运用包括FEM在内的现代设计工具，将深度的技术洞察转化为高品质、高可靠性的产品，为您的项目提供从虚拟验证到实物交付的全方位技术支持。
