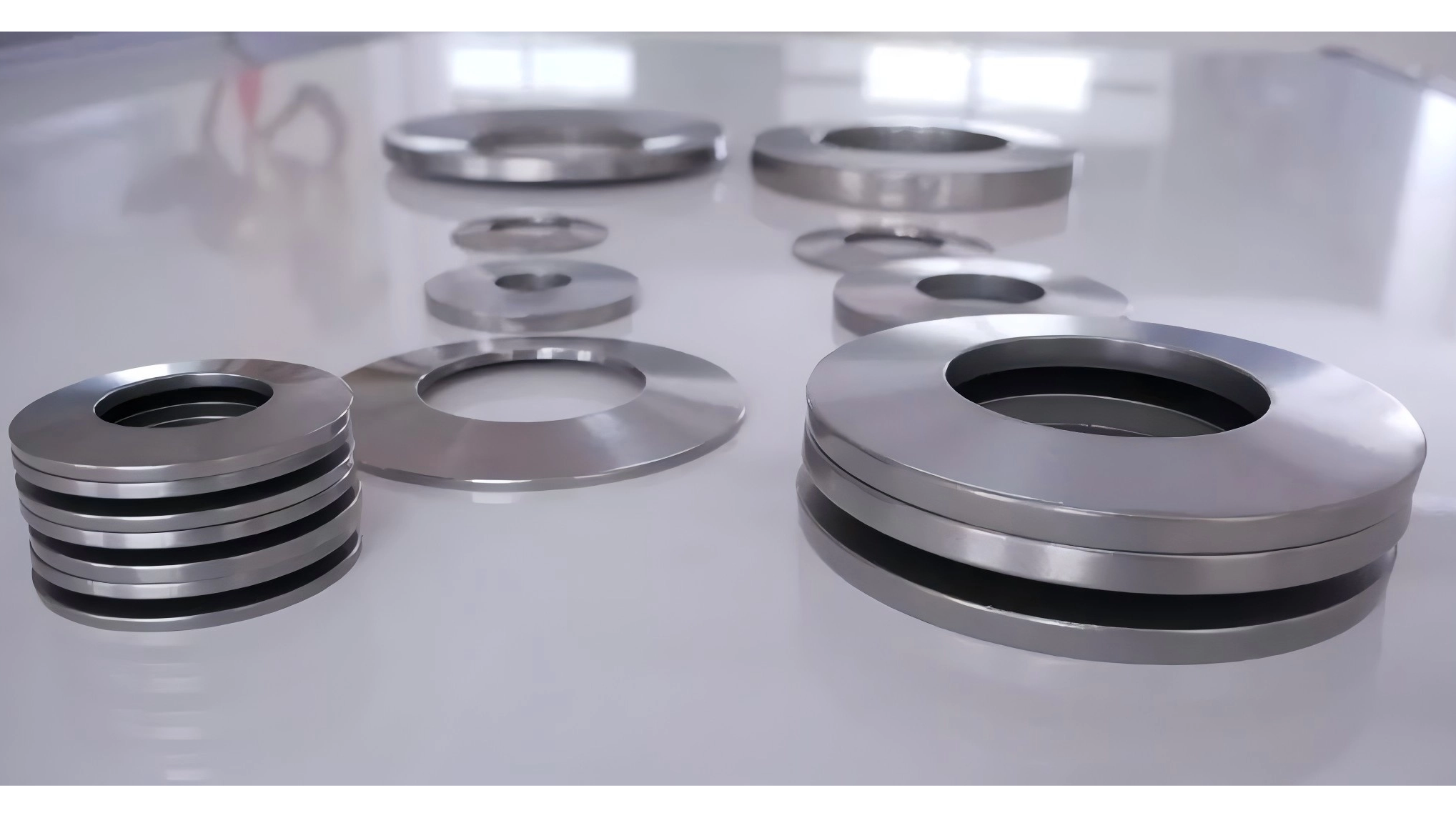

三众DIN2093标准碟形弹簧产品介绍

一、产品概述：源自国际标准的可靠弹性元件

三众专业生产符合DIN2093标准的碟形弹簧。该标准源于德国工业标准，与我国GB/T 1972《碟形弹簧》国家标准中Ⅰ级精度要求等同，是国际通用碟簧产品的重要技术规范。

DIN2093碟形弹簧以其标准化、系列化的特点，广泛应用于全球范围内的机械制造、汽车工业、能源装备、工程机械等领域。三众技术凭借先进的制造工艺和完善的质量体系，为客户提供性能稳定、规格齐全的碟簧产品。

产品核心优势：

严格遵循DIN2093标准，尺寸、载荷参数与国际通用规范完全一致

提供全系列规格产品，外径范围从6mm至600mm全面覆盖

多种材料可选：弹簧钢(51CrV4, 60Si2Mn, 65Mn)、不锈钢(SUS302, SUS304, SUS316)、沉淀硬化不锈钢(177PH)、高温合金(Inconel718, InconelX750)

多样化表面处理：磷化、达克罗、发蓝、抛光、久美特、钝化、特氟龙

每片产品均经过严格的负荷测试和尺寸检验

二、DIN2093标准碟形弹簧技术特点

1. 标准化设计

DIN2093标准对碟簧的尺寸、材料、热处理、负荷特性均有明确规定，确保不同厂家生产的产品具有互换性。三众技术生产的DIN2093碟簧完全符合标准要求，外径、内径、厚度、自由高度等尺寸均按标准公差控制。

2. 精确的负荷特性

标准中详细规定了碟簧在25%、50%、75%压缩量时的对应载荷值，为用户选型提供准确依据。三众技术在产品出厂前对每批次产品进行抽样负荷测试，确保实测值与标准值偏差在允许范围内。

3. 多样的材料选择

根据不同工况需求，DIN2093碟簧可采用多种材料制造：

51CrV4/50CrVA： 耐高温、抗疲劳性能优异，适用于动态载荷场合

60Si2Mn： 强度高，性价比好，适用于常规工况

65Mn： 加工性能良好，适用于薄型碟簧

SUS304/SUS316： 耐腐蚀性能优异，适用于化工、食品、医疗等领域

177PH： 沉淀硬化不锈钢，强度与耐蚀性兼具

Inconel718/InconelX750： 高温合金，适用于300℃以上高温环境

4. 完善的表面处理

三众技术提供多种表面处理工艺，满足不同环境下的防腐需求：

磷化： 基础防腐，可吸附润滑油

达克罗： 耐盐雾性能优异，无氢脆风险

发蓝： 经济型防护，适用于干燥环境

久美特： 环保型涂层，防腐性能良好

特氟龙： 低摩擦系数，适用于有润滑要求的场合

三、DIN2093标准碟形弹簧全系列参数表

以下为三众技术生产的DIN2093标准碟形弹簧核心规格参数，包括尺寸、25%/50%/75%压缩量载荷及单件重量。如需完整规格表，请联系我司技术部获取。

四、工程应用：DIN2093碟簧在关键领域的典型应用

1. 液压碟簧操作机构

在三众技术为中核集团配套的液压碟簧操作机构中，碟形弹簧作为核心储能元件，通过电机驱动油泵建立油压，使弹簧压缩储能。当需要动作时，液压系统释放，弹簧能量瞬间输出，实现断路器的快速分合闸操作。该应用对碟簧的疲劳寿命和载荷稳定性有极高要求。

2. 阀门与执行机构

在工业阀门和管道系统中，DIN2093碟簧用于提供持续的密封预紧力，补偿温度变化和压力波动引起的尺寸变化。化工管道、高压开关等设备中广泛采用不锈钢材质碟簧，以抵抗介质腐蚀。

3. 风电机组与动力传动

风电设备的变桨系统、偏航制动装置中，碟簧组用于提供稳定的制动力和缓冲保护。其高刚度和紧凑的轴向尺寸特性，使其成为大型风电装备的理想选择。

4. 机床与液压锁紧装置

数控机床的刀具夹紧机构、液压锁紧装置中，碟簧通过叠合组合提供强大的夹持力，确保加工精度和操作安全。其力的可设计性和组合灵活性，为精密设备提供了可靠的弹性解决方案。

5. 制动系统与车辆应用

在汽车转向系统、车桥制动装置中，DIN2093碟簧作为关键安全元件，提供稳定、可靠的制动力，保障车辆运行安全。

五、选型指南：如何正确选择DIN2093碟簧

1. 确定基本尺寸

根据安装空间（内径、外径、轴向高度）选择合适规格。安装导向件与碟簧之间的间隙可参考以下推荐值：

外径≤16mm：间隙0.2mm

外径1620mm：间隙0.3mm

外径2026mm：间隙0.4mm

外径2631.5mm：间隙0.5mm

外径31.550mm：间隙0.6mm

外径5080mm：间隙0.8mm

外径80140mm：间隙1.0mm

外径140250mm：间隙1.6mm

外径>250mm：间隙2.0mm

2. 确定载荷要求

根据设备所需工作载荷和压缩量，从参数表中查找对应规格。标准提供25%、50%、75%压缩量下的载荷值，可据此推算其他压缩点的力值。

3. 选择组合方式

单件使用：适用于空间受限、载荷适中的场合

叠合组合（并联）：多片同向叠放，载荷成倍增加，变形量不变

对合组合（串联）：多片反向叠放，变形量成倍增加，载荷不变

复合组合：同时实现载荷和变形量的增加

4. 确定材料和表面处理

根据工作环境选择材料：

常规环境：51CrV4或60Si2Mn

腐蚀环境：SUS304/SUS316不锈钢

高温环境：Inconel718/InconelX750

要求高强度且耐蚀：177PH沉淀硬化不锈钢

表面处理选择建议：

常规防腐：磷化

高耐盐雾要求：达克罗、久美特

低摩擦要求：特氟龙涂层

经济型防护：发蓝

六、三众技术的技术优势与服务

1. 研发与制造能力

参与制定国际ISO碟簧标准及国家标准

拥有从原材料到专用设备及产品制造的完整产业链

自主研发的多条生产线，确保产能和品质稳定

2. 质量保证体系

通过ISO 9001、IATF 16949、ISO 14001、OHSAS 18001等体系认证

配备现代化检测中心，可实现尺寸、负荷、硬度、金相等全项检测

每批次产品均进行性能验证，确保交付品质

3. 技术支持服务

专业的碟簧设计团队，可协助客户进行选型计算和方案优化

针对特殊工况提供定制化材料选择和热处理工艺

提供样品测试、失效分析、现场技术指导等增值服务

七、联系我们

三众期待与您合作，为您提供符合DIN2093标准的高品质碟形弹簧产品和专业的技术支持。

如需获取完整DIN2093碟簧规格手册或咨询选型问题，请联系我司市场部。
