风电变桨系统碟簧应用深度解析：破解频繁启停下的疲劳难题

在双碳目标驱动下，风电产业迎来规模化发展黄金期。作为风机核心控制部件的变桨系统，其可靠性直接决定机组发电效率与运维成本。碟簧凭借高刚度、小变形、大承载的特性，成为变桨系统制动与缓冲环节的关键弹性元件。然而，风电变桨系统需面对风速骤变、风向切换、电网波动等复杂工况，频繁启停下的疲劳失效始终是行业痛点。本文结合某5MW风电场实际案例，深度解析碟簧在风电变桨系统中的疲劳失效机理，从材料、设计、工艺、运维全链条提出系统解决方案。

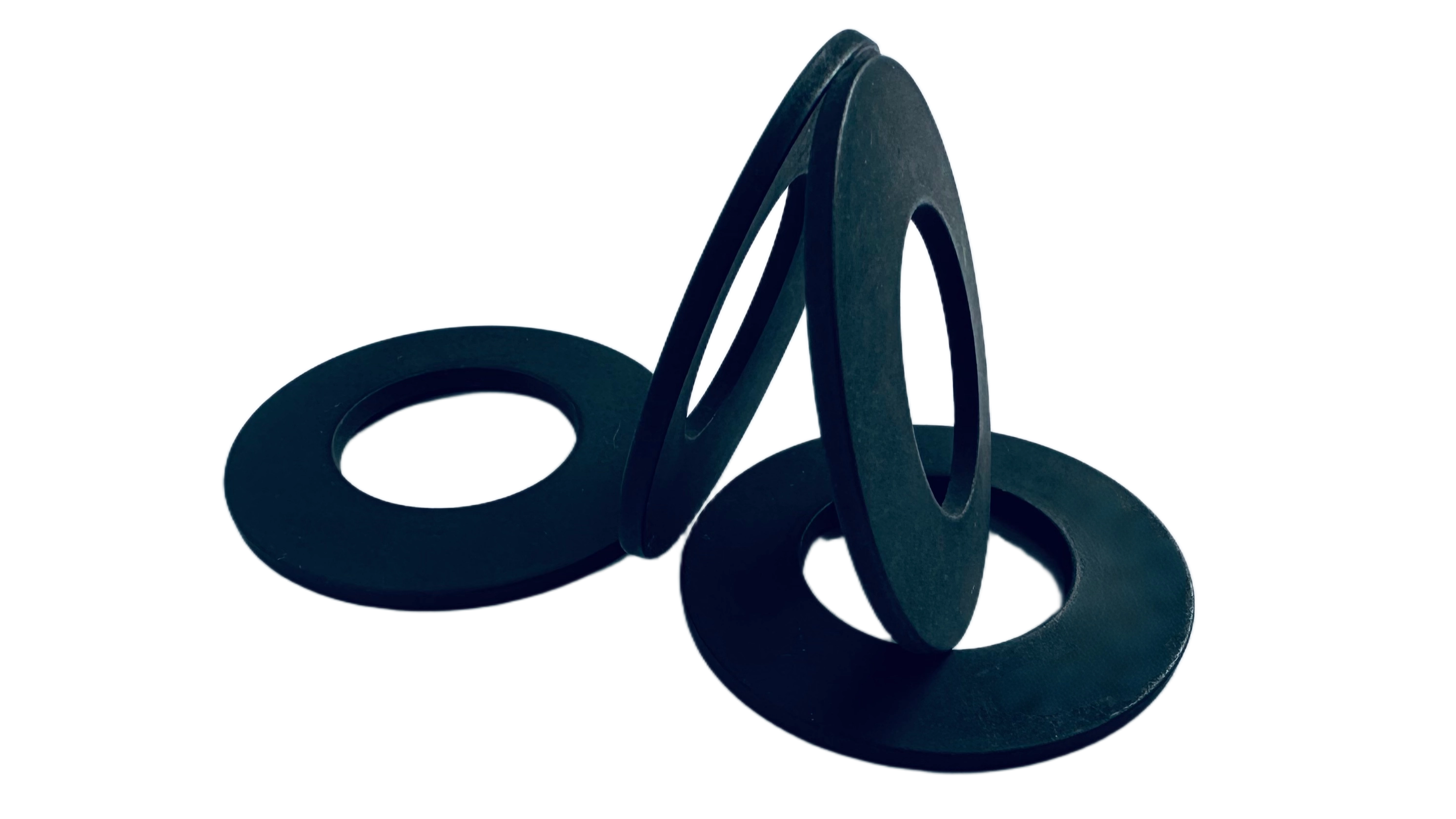

一、变桨系统中的碟簧：核心定位与疲劳挑战

（一）变桨系统的核心作用

变桨系统是风机的姿态调节器，通过实时调整叶片桨距角，实现风速适配、功率稳定与安全停机。其中，制动系统承担紧急刹车与精准定位双重功能，需在毫秒级响应下快速锁止变桨轴承，避免叶片超速旋转或漂移。碟簧正是制动系统的核心动力源，通过预紧力提供稳定制动力，同时缓冲启停冲击。

（二）碟簧的两大应用场景

安全制动器：碟簧组提供持续预紧力，实现变桨轴承的可靠锁止，紧急情况下快速制动，保障机组安全

缓冲补偿机构：吸收变桨过程中叶片传递的冲击载荷，补偿热胀冷缩与安装误差，避免刚性冲击损坏传动部件

（三）频繁启停下的疲劳痛点

变桨系统每日需完成数十次启停循环，全年累计超1.5万次，碟簧长期处于交变载荷与冲击载荷叠加状态，疲劳失效问题尤为突出：

弹性衰减：长期循环载荷导致预紧力不足，制动效果减弱

裂纹萌生：应力集中部位在高频次压缩回弹循环中产生微裂纹

塑性变形：超载荷冲击导致碟簧永久变形，直接引发制动失效

运维成本激增：单台风机碟簧更换成本超5万元，风电场年运维成本因此增加15%20%

二、案例背景：某5MW风电场碟簧疲劳失效问题

（一）项目概况

某西北风电场装机容量50MW，部署10台5MW双馈风电机组，采用电动变桨系统，碟簧应用于变桨制动器，单台机组配置12组碟簧组（每组10片叠装）。风电场年均风速6.8m/s，极端风速达28m/s，冬季最低气温25℃，工况复杂且启停频繁。

（二）失效现象与初步分析

机组投运2年后，陆续出现制动压力不足、叶片无法快速锁止等故障。拆解检查发现碟簧存在明显弹性衰减，部分碟簧端面出现裂纹。通过现场检测与实验室分析，确定失效核心原因如下：

材料选型不当：原碟簧采用普通60Si2MnA，抗疲劳性能不足，低温韧性下降

设计参数不合理：叠装方式错误，导致受力不均，局部应力集中系数达1.8

工艺缺陷：未采用喷丸强化，表面存在加工刀痕，成为疲劳裂纹萌生点

运维缺失：未建立状态监测机制，无法提前预警疲劳损伤

三、疲劳失效机理深度解析

（一）交变载荷下的应力演化

变桨系统启停时，碟簧承受压缩回弹交变循环，平均应力接近材料屈服强度的80%，紧急启停时冲击载荷使应力幅值达额定值的1.5倍，碟簧端面、内孔、倒角处应力集中系数达1.52.0，成为裂纹萌生的核心区域。

（二）微观损伤机制

通过透射电镜与电子背散射衍射分析，交变载荷下碟簧内部位错不断滑移、缠结，形成微塑性区；晶界处元素偏聚导致位错运动阻力下降，微裂纹沿晶界扩展；长期循环导致纳米级碳化物析出，进一步降低抗疲劳性能。

（三）工况与环境的叠加影响

温度效应：低温环境下材料韧性下降，冲击载荷更易引发脆性断裂

振动耦合：风机运行振动与变桨启停振动叠加，加剧微动磨损

润滑不良：干摩擦导致表面磨损，产生应力集中，缩短疲劳寿命

四、全链条解决方案：从设计到运维的系统优化

（一）材料升级：选用高抗疲劳特种弹簧钢

结合风电场低温、频繁启停的工况，选用55CrSi弹簧钢，并采用两相区预冷+分级淬火工艺处理。经测试，该材料制作的碟簧在25℃至40℃交变温度场下，20000小时服役后刚度衰减率低于3.5%，远优于原材的9.2%。

（二）设计优化：精准匹配工况，消除应力集中

依据GB/T 1972.12023《碟形弹簧》 标准，重新设计碟簧参数：

调整高宽比（h/t）从1.2优化至1.3，降低应力集中系数

内孔与端面倒角半径从0.1mm增大至0.3mm

叠装方式优化为对向叠装，经有限元分析，最大应力降低30%

通过变桨轴承载荷仿真，确定最优预紧力为25kN

（三）工艺优化：从制造到安装的全流程提质

喷丸强化：采用机器人自动喷丸，在碟簧表面形成残余压应力层，疲劳寿命提升3倍以上

端面处理：端面平面度控制在0.005mm以内，避免偏载导致的弯曲变形

表面防护：采用二硫化钼+聚四氟乙烯润滑涂层，摩擦系数从0.35降至0.08

安装规范：采用专用导向工装，确保碟簧同轴度，预紧力误差控制在±5%以内

（四）智能监测：提前预警疲劳损伤

在碟簧组关键位置安装微型压力传感器与温度传感器，实时监测预紧力与温度变化。预紧力低于22kN时触发一级预警，低于20kN时触发二级预警，计划停机更换。结合深度学习算法分析载荷特征与损伤演化的关联，实现疲劳寿命精准预测。

（五）运维优化：建立全周期管理体系

建立月度巡检与年度拆解制度，极端天气后增加专项巡检。采用批次管理+寿命追踪模式，记录每片碟簧的安装时间、运行参数、故障记录，实现精准更换，避免盲目更换导致的成本浪费。

五、实施效果与行业启示

（一）实施效果

该风电场于2024年一季度完成全系统优化改造，经过6个月运行验证：

碟簧相关故障从每月23次降至0

碟簧刚度衰减率控制在3%以内，预紧力保持率达97%以上

运维成本降低40%，发电量提升3%

单片碟簧预期寿命从2年提升至8年

（二）行业启示

碟簧在风电变桨系统中的应用，需突破单一选型的传统思维，构建材料设计工艺监测运维的全链条解决方案：

材料是基础：根据工况精准选型，优先选用抗疲劳、耐低温的特种弹簧钢

设计是核心：严格遵循国标，优化结构参数与叠装方式，消除应力集中

工艺是关键：喷丸强化、表面防护等工艺直接决定碟簧疲劳寿命

监测是保障：智能监测实现疲劳损伤提前预警，变被动维修为主动预防

运维是支撑：建立全周期运维体系，延长碟簧服役寿命

六、三众弹性的风电碟簧技术能力

江苏三众弹性长期致力于高性能碟簧的研发与制造，在风电领域积累了丰富的工程经验：

材料体系：提供60Si2MnA、50CrVA、55CrSi、Inconel等多种材料方案，适配不同工况

设计能力：依据碟簧国标进行参数优化与有限元分析，精准匹配载荷需求

工艺保障：拥有自动化喷丸、精密磨削、润滑涂层等先进工艺产线

技术支持：提供从选型计算、样品测试到现场安装指导的全流程服务

如需风电变桨系统碟簧选型或定制化方案，详情请联系商务人员。
