DIN2093标准碟形弹簧全系列产品：德国标准，中国制造

江苏三众弹性技术股份有限公司作为中核集团参股的混合所有制企业，专业生产符合DIN2093标准的全系列碟形弹簧产品。我们的产品严格按照德国工业标准设计制造，广泛应用于轨道交通、工程机械、电力能源、阀门执行机构等领域。

一、DIN2093标准概述

DIN2093是德国工业标准中关于碟形弹簧的权威规范，与我国GB/T 1972标准具有同等技术水准。该标准规定了碟簧的尺寸系列、材料要求、负荷特性及检测方法，为全球碟簧行业提供了统一的技术语言。

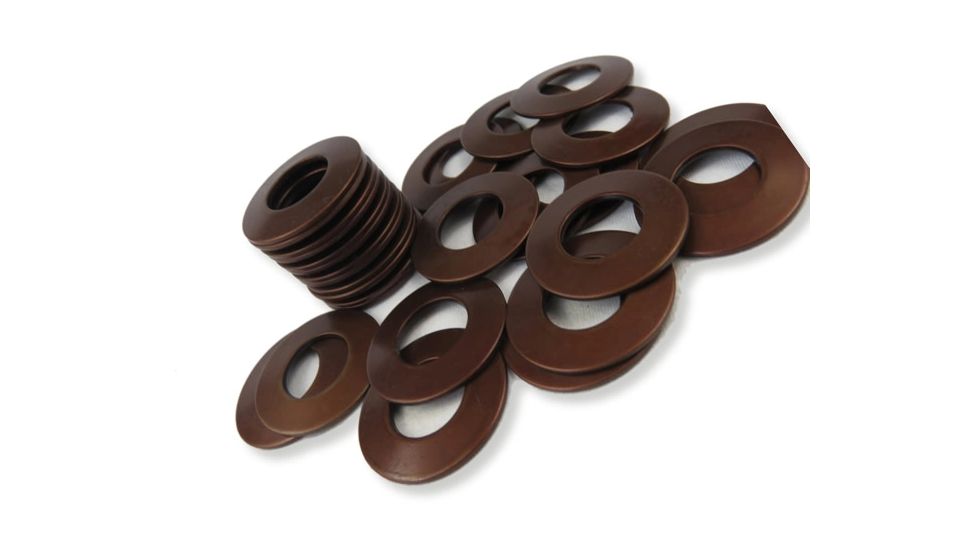

江苏三众弹性生产的DIN2093碟簧，涵盖从外径6mm到600mm的全规格系列，可提供A系列、B系列、C系列三种截面系数类型，满足不同工况对刚度特性的要求。

二、产品技术特性

材料体系： 采用51CrV4、60Si2MnA、65Mn等优质弹簧钢，可选配SUS304、SUS316、177PH、Inconel718等不锈钢及高温合金

表面处理： 提供磷化、达克罗、发蓝、久美特、特氟龙等多种防腐方案

负荷精度： 符合DIN2093规定的Ⅰ级、Ⅱ级精度要求

疲劳寿命： 经优化的热处理工艺，确保优异的抗疲劳性能

尺寸范围： 外径6600mm，厚度0.237mm，覆盖标准系列全部规格

三、规格参数表（部分）

以下为DIN2093标准碟形弹簧部分规格参数，更多型号请联系我们的技术人员获取完整选型手册。

商品编号	外径D(mm)	内径d(mm)	厚度t(mm)	自由高度H₀(mm)	压缩25%载荷(N)	压缩50%载荷(N)	压缩75%载荷(N)	重量(kg/1000片)
001 001	6.00	3.20	0.30	0.45	45.00	84.00	119.00	0.04
001 002	8.00	3.20	0.20	0.40	12.00	21.00	26.00	0.06
001 003	8.00	3.20	0.30	0.55	46.00	79.00	104.00	0.10
001 004	8.00	3.20	0.40	0.60	69.00	130.00	186.00	0.13
001 005	8.00	3.20	0.50	0.70	128.00	246.00	357.00	0.17
001 006C	8.00	4.20	0.20	0.45	21.00	33.00	39.00	0.06
001 007B	8.00	4.20	0.30	0.55	52.00	89.00	118.00	0.09
001 008A	8.00	4.20	0.40	0.60	78.00	147.00	210.00	0.11
001 009	10.00	3.20	0.30	0.65	51.00	82.00	98.00	0.17

注：此为部分型号规格，完整规格型号联系我司商务人员，

表中商品编号后缀A、B、C分别对应DIN2093标准中的A系列、B系列、C系列碟簧，代表不同的截面系数(h₀/t)和刚度特性。

四、选型技术支持

选择合适的碟簧规格需要考虑以下因素：

安装空间（外径、内径、安装高度）

工作载荷（所需力值范围）

变形量要求（压缩行程）

工作环境（温度、腐蚀性介质）

疲劳寿命要求（循环次数）

我们的技术团队可为您提供专业的选型计算服务，协助确定最优的碟簧规格、组合方式及材料方案。

五、质量保证体系

原材料控制： 每批材料均进行化学成分和力学性能检测

过程控制： 关键工序实施统计过程控制(SPC)

出厂检验： 每件产品均经过尺寸和负荷测试

追溯体系： 建立完整的生产批次追溯系统

六、订购与服务

如需获取完整DIN2093碟簧规格参数表、技术图纸或产品报价，请联系我们的人员

江苏三众弹性期待与您合作，为您提供高品质的碟形弹簧产品和专业的技术支持。
