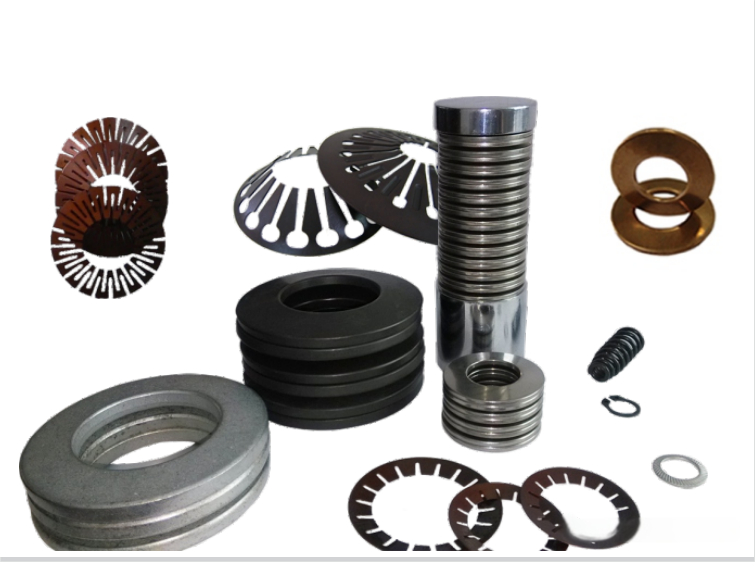

标准碟形弹簧结构型式

 下图为单片碟簧截面图。碟簧结构型式应按表1规定，根据厚度分为无支承面碟簧和有支承面碟簧。

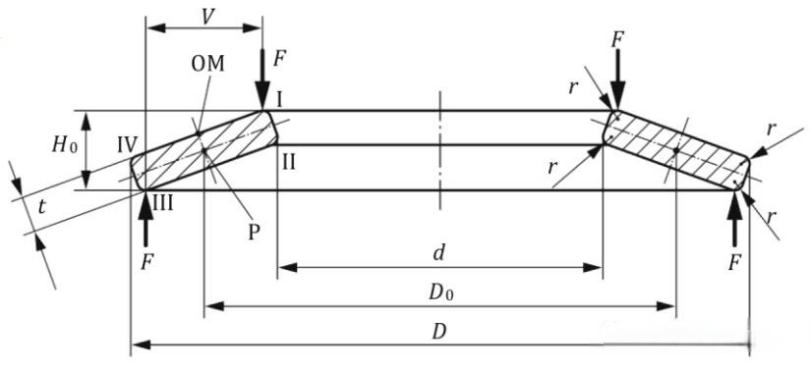

        a )无支承面碟簧



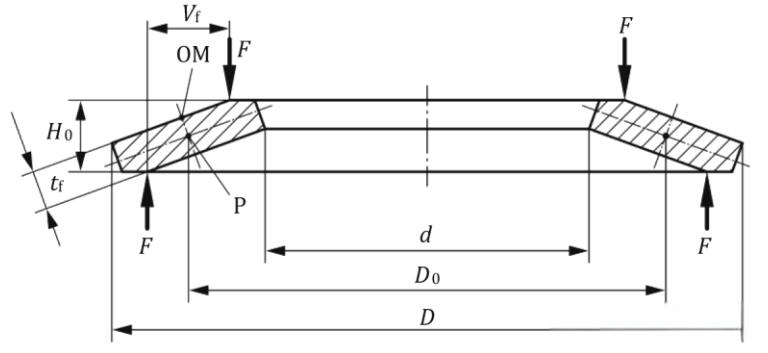

 b )有支承面碟簧



符号说明：

D──外径；

D₀──中性径；

d ──内径；

F ──单片碟簧的负荷；

H₀──单片碟簧的自由高度；

OM──碟簧上表面与P点中心线垂直的交点；

P──碟簧横截面理论旋转中心点；

r──边缘倒圆半径；

t──厚度；

t_f──减薄后厚度；

V ──无支承面碟簧杠杆臂长度；

V_f──有支承面碟簧杠杆臂长度；

Ⅰ──位置Ⅰ；

Ⅱ──位置Ⅱ；

Ⅲ──位置Ⅲ；

Ⅳ──位置Ⅳ。



1.很多人会疑问，为什么会有带支撑面碟簧与不带支撑面碟簧？碟簧为什么需要减薄？

如a)图所示碟簧边缘是圆弧角,b)图为带支撑面碟簧，支撑面位于碟簧1点与3点位置。有了支撑面可以使单片碟簧压缩空间更大，弹簧质量更轻，节约了材料的基础上实现了与不带支撑面碟簧在75%相同位移时拥有相同载荷。

如：100*51*6*（5.6）*8.2，A100碟簧不减薄厚度为6mm，减薄厚度为5.6mm，5.6mm为带支撑面碟簧实际的厚度，经常有客户会将6mm认为为带支撑面碟簧的厚度。支撑面碟簧为啥标注时还会体现6mm？由于在计算的时候需要知道减薄前的厚度，所以会做标注。

2.为什么减薄后的碟簧载荷会与厚度更厚的碟簧载荷相同？

由于支撑面原因，将受力点往里移动了，造成杠杆臂在缩短，在转矩相同的情况下，载荷会增大，补偿了由于厚度减少损失的载荷，达到了相同的现象。



3. 带支撑面的碟簧除了轻量化与压缩量增大还有啥好处？

带支撑面的碟簧在组合使用时更容易堆叠，不容易出现错位。



4. 支撑面大小如何选择？

一般支撑面为尺寸约为外径的1/150*D（外径）5.支撑面的碟簧厚度如何选择？如下表:

系列	A	B	C
t'/t	0.94	0.94	0.96
