复合冲压与数控车削协同应用：高精度碟簧坯料加工技术

在高端装备、精密机械、轨道交通、航空航天等领域，碟形弹簧（简称碟簧）凭借体积小、载荷大、刚度可控、缓冲吸震能力强的特性，成为核心弹性部件。碟簧的载荷稳定性、疲劳寿命与装配精度，根源在于坯料加工质量。传统单一冲压或车削工艺，已难以满足当下不同厚度碟簧的高精度、高效率、高一致性的生产需求。

江苏三众弹性技术股份有限公司（以下简称“三众弹性”）在长期生产实践中，根据不同厚度碟簧的成型特点，构建了以6mm为分界的差异化工艺路径：6mm以下薄壁碟簧采用复合冲压技术，充分发挥高效成型优势；6mm以上厚板碟簧采用数控车削技术，确保精度与力学性能。本文结合三众弹性的实践经验，深度拆解该技术体系的工艺逻辑、实操要点、质量管控与应用价值。

一、复合冲压与数控车削：差异化工艺协同逻辑与核心优势

三众弹性的技术路线遵循“因厚施策、精准选型”的核心逻辑：6mm以下薄壁碟簧采用复合冲压实现高效近净成型；6mm以上厚板碟簧采用数控车削保证精度与力学性能。两类工艺各司其职，共同构成覆盖全厚度范围的碟簧坯料加工能力。

工艺协同核心逻辑

1. 6mm以下薄壁碟簧：复合冲压技术

选用60Si2MnA、50CrVA等优质弹簧钢板材，通过多工位复合冲压模具，一次性完成板材校平、下料、冲孔、锥面成型、外缘切边等工序，快速获得成品尺寸坯料。针对薄壁件冲压回弹问题，通过CAE仿真优化模具型面，实现回弹补偿，确保成型角度与轮廓精度。该工艺材料利用率高、单件加工时间短，适合大批量生产。

2. 6mm以上厚板碟簧：数控车削技术

采用棒料或锻坯作为原材料，通过数控车床的高精度主轴、伺服系统与专用夹具，完成内外圆车削、锥面成型、端面平磨、圆角倒角等全部加工工序。针对厚板弹簧钢的高硬度、高切削力特性，优化刀具选型与切削参数，采用低速精车、微量走刀的方式，有效控制切削热与切削变形，将尺寸公差与形位公差控制在微米级。

差异化工艺的核心优势

相比单一工艺全覆盖的模式，三众弹性以6mm为分界的差异化工艺路线实现了显著突破：

工艺路线	适用厚度	核心优势
复合冲压	≤6mm	生产效率高、材料利用率达85%以上、单件成本低，适合大批量薄壁件生产
数控车削	>6mm	精度可控、同轴度≤0.01mm、厚度公差±0.01mm、表面粗糙度Ra≤0.8μm，适合厚板高精度件

通过差异化工艺选型，三众弹性实现了：

Ø 全厚度覆盖：可加工厚度1–20mm、外径10–600mm的各类碟簧，兼顾薄板精密件与厚板重载件；

Ø 精度与效率最优匹配：薄壁件以效率优先，厚板件以精度优先，避免单一工艺“一刀切”带来的性能妥协；

Ø 产品一致性极强：复合冲压依托模具标准化，数控车削依托程序固化，消除人工操作误差，同一批次坯料尺寸偏差极小，载荷波动控制在±3%以内；

Ø 综合成本最优：薄壁件通过冲压实现材料与效率的双重节约，厚板件通过车削保证精度、减少废品率，整体制造成本低于单一工艺路线。

二、三众弹性生产中的高精度加工实操要点：从模具设计到车削参数的全流程把控

差异化工艺的落地，核心在于针对不同厚度区间的细节管控。三众弹性在冲压与车削两大领域分别形成了成熟的关键技术要点。

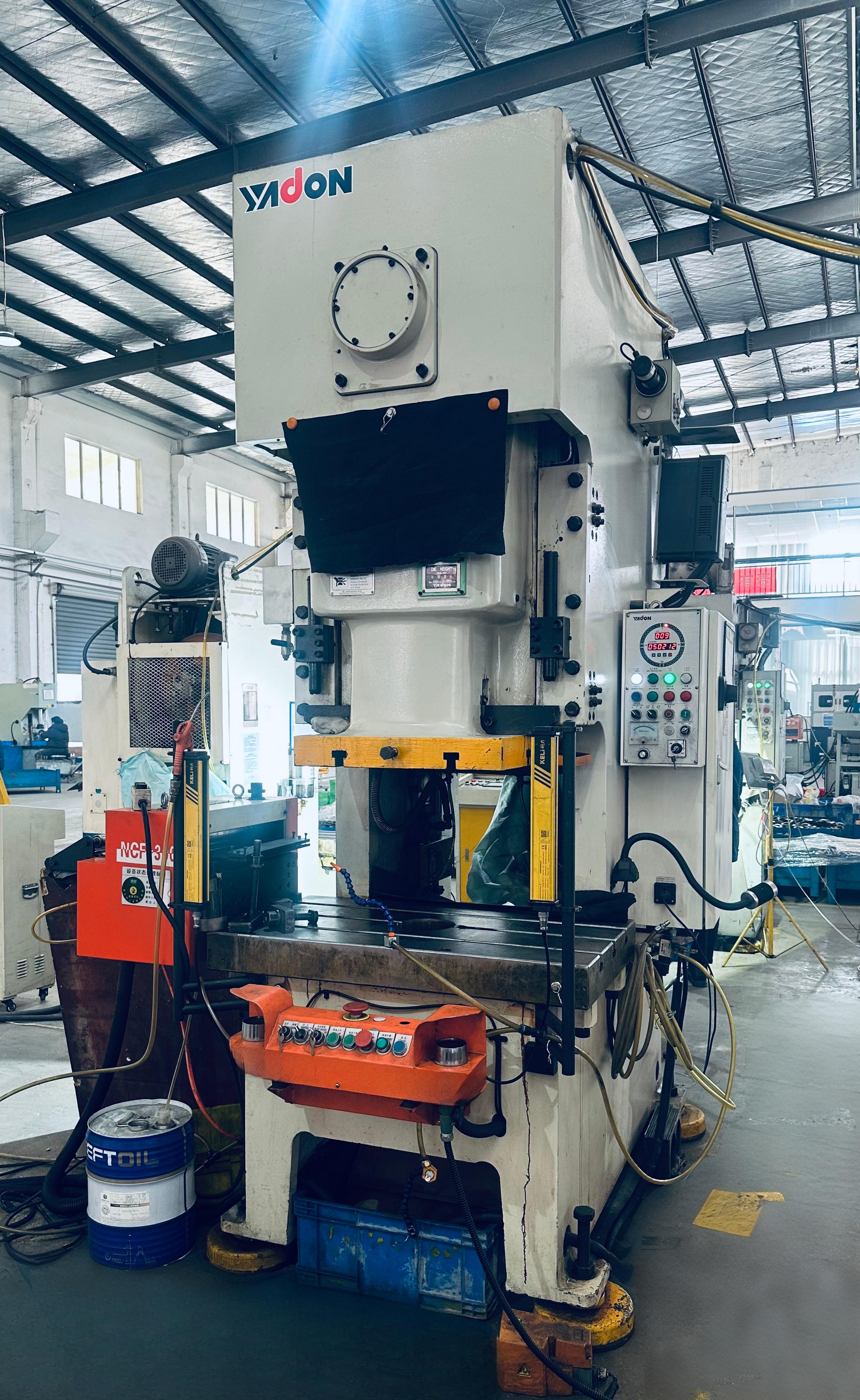

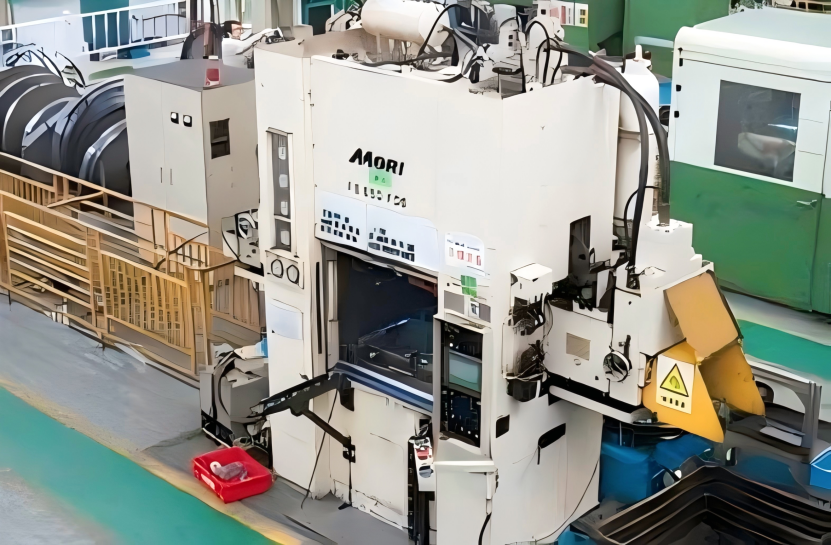

复合冲压模具设计与成型管控（适用于≤6mm薄壁件）

模具是冲压成型的核心，直接决定坯料初始精度：

模具材质选型：凸模选用Cr12MoV、SKD11等耐磨钢材，热处理硬度58–62HRC；凹模硬度控制在60–64HRC，有效延长模具寿命，减少批量生产中的磨损偏差；

定位与导向设计：采用导柱导套精密导向与内孔定位销双重定位，确保冲压过程中坯料无偏移，内外圆同心度初始达标；

回弹补偿优化：针对薄壁弹簧钢的冷冲压回弹特性，通过CAE仿真模拟，提前对锥面角度、圆弧过渡进行回弹补偿，避免成型后角度偏差；

冲压参数设置：根据板材厚度调整冲压速度与压力，采用冷冲压工艺，避免坯料开裂、起皱，控制成型应力。

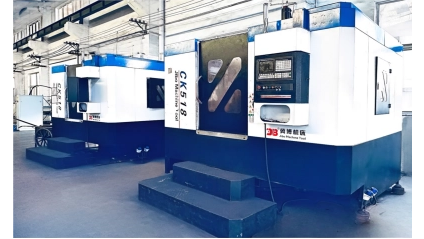

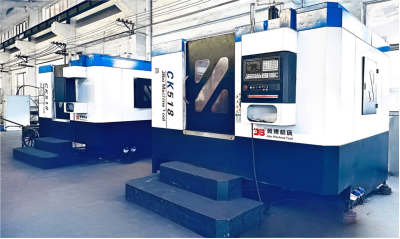

数控车削工装与切削参数优化（适用于>6mm厚板件）

数控车削是厚板碟簧精度保障的关键，工装与参数直接影响最终质量：

专用夹具设计：采用弹性胀胎夹具、三爪自定心卡盘配合端面定位，有效避免厚板坯料装夹变形，确保定位基准统一；

刀具选型：选用高性能硬质合金及涂层刀具，针对厚板弹簧钢的高硬度、高切削力特性，采用成形圆弧刀具加工锥面与圆角，保证轮廓精度；

切削参数精细化：在实际生产中，车床主轴转速根据坯料直径与材质调整在800–2500r/min之间，进给量控制在0.05–0.12mm/r，切削深度控制在0.1–0.3mm，采用低速精车、微量走刀的方式，减少切削热与切削力导致的变形；

程序固化与仿真：技术团队通过编程软件编制标准化车削程序，提前进行仿真模拟，避免过切与欠切，实现一键式加工，保障批量加工稳定性。

三、结语

碟簧虽小，却关乎高端装备的运行安全与性能稳定性。坯料加工作为碟簧制造的第一道关口，精度与效率缺一不可。三众弹性以6mm为工艺分界点，构建了复合冲压与数控车削协同应用的差异化技术体系，以精准的工艺选型破解行业痛点，以精细的管控筑牢质量根基。

三众弹性研发团队经过多年技术深耕，已在核电、氢能等高端制造领域实现规模化应用，与多家行业头部企业达成战略合作。通过持续优化不同厚度区间的加工工艺，公司不仅提升了产品核心竞争力，更有效保障了关键设备的运行可靠性，助力客户在高端市场中实现更高价值。
