尺寸工程学：波形弹簧六大核心参数的技术意义与设计逻辑

在航空航天、汽车制造、精密仪器等高端制造领域，波形弹簧作为关键弹性元件，其性能优劣往往取决于尺寸参数的合理选择。内径、外径、线宽、厚度、圈数、波数——这六个看似基础的尺寸参数，实则构成了波形弹簧力学行为的数学基础，每个参数都承载着特定的工程功能。江苏三众弹性基于多年设计制造经验，为您系统解读每个参数的技术意义及其在工程应用中的决策逻辑。

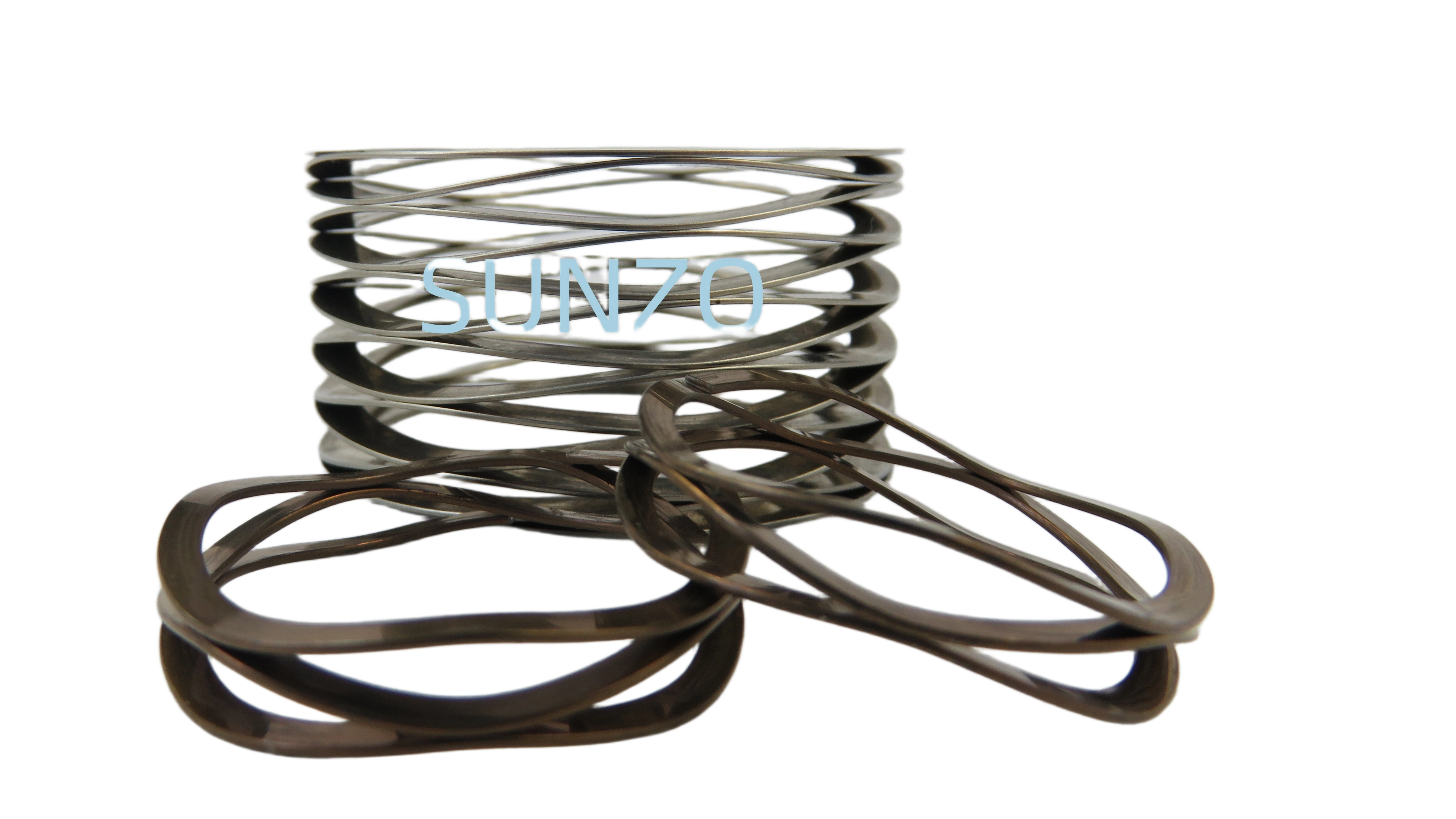

一、径向尺寸体系：安装配合与空间边界的定义

1. 内径——配合轴径的决定者

内径是指波形弹簧内部圆形空洞的直径，也称配合轴径。这一参数直接决定了弹簧能够安装于何种规格的轴或杆件上。

配合逻辑： 内径通常设计为略大于配合轴径，间隙量一般控制在0.10.5mm范围，具体取值需考虑工作转速、温度变化和材料热膨胀系数。

工程意义： 过紧的内径会导致安装困难，甚至损伤弹簧或轴面；过松则可能引起径向窜动，影响对中性和力值稳定性。对于高速旋转场合（如电机轴、涡轮机械），内径公差控制尤为重要，通常要求IT6IT7级精度。

选型要点： 当轴径为20mm时，波形弹簧内径通常选择20.220.5mm，具体取决于工作温度和转速要求。

2. 外径——安装空间的边界约束

外径又称配合孔径，是波形弹簧最外侧圆周的直径。它与安装腔体的孔径直接相关，决定了弹簧能否顺利装入预定空间。

空间约束关系： 外径需略小于安装腔体内径，通常预留0.10.3mm的径向间隙，以补偿制造公差和安装偏差。

性能影响： 外径与内径共同定义了弹簧的径向宽度（(外径内径)/2），这一宽度直接影响弹簧的径向刚度和可实现的波高。在有限空间内追求更大弹性力时，需在外径上限和材料强度之间寻找平衡点。

优化方向： 对于空间极端受限的场合（如智能手机摄像头模组），可通过优化外径与内径的比例，在有限径向尺寸内实现所需的弹性特性。

二、截面尺寸体系：强度与弹性的物质基础

3. 线宽——承载能力的宽度决定

线宽是指构成波形弹簧的金属条带的宽度尺寸，是决定弹簧截面模量的核心参数。

力学效应： 线宽直接决定截面惯性矩。在相同厚度下，线宽增加50%，截面惯性矩可增加约50%，弯曲刚度相应提升。这一关系使得线宽成为调控弹簧承载能力的有效手段。

疲劳寿命关联： 较宽的截面有助于降低工作应力水平，从而延长疲劳寿命。对于循环次数要求高的应用（如汽车发动机气门弹簧），适当增加线宽是提升可靠性的有效途径。

空间权衡： 在空间受限的场合，线宽与波高、波数之间存在耦合关系，需综合优化。微型波簧线宽可小至0.3mm以下，重型设备用波簧线宽可达12mm以上。

4. 厚度——轴向刚度的核心控制参数

厚度是指波形弹簧在轴向方向上的材料尺寸，是决定轴向弹性力的首要参数，也是设计中最敏感的调控变量。

刚度关系： 弹簧的轴向刚度与厚度的三次方成正比。厚度增加10%，刚度可增加约33%。这一非线性关系使得厚度成为调控力值最直接、最有效的参数。

变形能力权衡： 较薄的弹簧在相同载荷下可获得更大的变形量，适用于需要较大行程的缓冲场合（如起落架缓冲系统）；较厚的弹簧则提供更大的支撑力，适用于高刚度预紧应用（如轴承预紧）。

工艺边界： 厚度选择受材料可加工性和热处理变形控制能力的限制。超薄规格（<0.2mm）需考虑材料轧制精度和成型工艺，超厚规格（>5mm）则需评估成型能力和热处理均匀性。

三、结构周期体系：刚度与均匀性的调节手段

5. 圈数——总变形能力的积累指标

圈数是指波形弹簧完整的环绕圈数量。对于多层波簧，还需区分总圈数和有效圈数的概念。

刚度与变形关系： 在并联（层叠）结构中，圈数增加使总刚度成比例增加；在串联（对顶）结构中，圈数增加使总变形量增加而刚度相应降低。这一特性使得通过调整圈数可以灵活匹配不同的载荷位移需求。

稳定性考量： 圈数过多的弹簧在压缩时可能出现侧向失稳。设计时建议遵循高径比（自由高度/外径）≤0.8的经验准则，必要时可增加导向结构。

有效圈数概念： 对于有支撑圈的波簧（如平端对顶型），实际参与变形的有效圈数等于总圈数减去支撑圈数。这一区别对力值计算有直接影响。

6. 波数——力值均匀性的调控参数

波数是指波形弹簧在圆周方向上完整波形的数量，是影响力分布均匀性的关键参数。

均匀性效应： 波数越多，弹簧在圆周方向上的力分布越均匀。对于对圆周力均匀性敏感的应用（如机械密封、轴承预紧），通常选择6波、8波或更多波数。

刚度影响： 波数增加会使弹簧的整体刚度略有增加，因为在相同变形量下，更多波峰波谷参与弯曲变形，单位波形的变形量减小。

制造约束： 波数受限于弹簧周长和线宽。过高的波数可能导致波峰间距过小，影响成型质量和应力分布。经验上，波峰间距应不小于线宽的1.5倍。

四、参数耦合关系与系统化设计思维

波形弹簧的设计不是孤立参数的简单组合，而是一个多参数耦合的系统工程。各参数之间存在复杂的相互作用关系：

参数	主要影响	关联参数	设计权衡
内径	安装配合	外径、轴径	间隙控制与对中精度
外径	空间适配	内径、腔体尺寸	空间利用与径向刚度
线宽	承载能力	厚度、波数	强度需求与空间限制
厚度	轴向刚度	线宽、材料性能	刚度要求与变形能力
圈数	总刚度/行程	层数、波数	行程需求与稳定性
波数	均匀性/刚度	周长、线宽	均匀性与成型可行性

五、三众弹性的尺寸设计与制造能力

在江苏三众弹性，我们将尺寸参数的系统优化贯穿于产品开发的每个环节，确保设计理论能够可靠地转化为产品性能：

参数化设计平台： 建立包含六大参数及其耦合关系的设计模型，可快速响应客户的定制需求，提供最优参数组合建议，并输出完整的尺寸链分析报告。

精密制造能力： 采用数控卷绕和精密冲压技术，对关键尺寸实施严格的过程控制。常规产品内径、外径公差可控制在±0.05mm以内，厚度公差控制在±0.01mm，满足高精度应用要求。

尺寸性能验证体系： 每批次产品均进行抽样尺寸复测和力值测试，建立尺寸参数与实测性能的对应关系数据库，持续优化设计模型和工艺参数。

技术支持服务： 针对复杂应用，提供从参数建议、样品测试到批量生产的全程技术支持，协助客户建立完善的尺寸规范和验收标准。

尺寸是性能的语言，精准的尺寸控制是弹簧可靠工作的前提。我们致力于将每一个尺寸参数背后的工程逻辑转化为可靠的解决方案，让波形弹簧在您的设备中发挥其应有的功能价值。
