钢丝制碟形弹簧制造工艺优化：从精密弯曲到稳定回火

在现代工业的核心领域，从航空航天的高精度传动到新能源汽车的强力制动，碟形弹簧凭借其紧凑的结构、高负荷能力以及优异的变形恢复特性，发挥着不可或缺的作用。作为国内弹性元件领域的先进企业，三众弹性始终致力于凭借技术创新推动产品升级。

在某些使用环境中，并不需要碟形弹簧具备大刚度特性，而是需要更好的柔性，以及相对较多的轴向运动载荷和较小的力值。传统碟形弹簧难以满足这类需求；开槽碟簧虽能满足此类要求，但在生产制造时，其冲裁、热处理等工艺难度较大，成品率较低，且冲裁后会产生大量废料，生产成本难以控制。为解决上述技术问题，我们提出了一种钢丝制碟形弹簧的制造方法，即通过对钢丝反复弯曲成形后冷轧成碟形环状，再将头尾部焊接成整体，形成蝶形弹簧，能有效解决上述技术问题。



                                                         图1 传统碟形弹簧与钢丝制碟形弹簧力值曲线对比

                                                         ———钢丝制碟形弹簧力值曲线

                                                          ——传统碟形弹簧力值曲线

本文将深入探究钢丝制碟形弹簧制造过程中，针对核心工艺链，即从弯曲成形到低温回火所开展的一系列深度优化与创新举措。

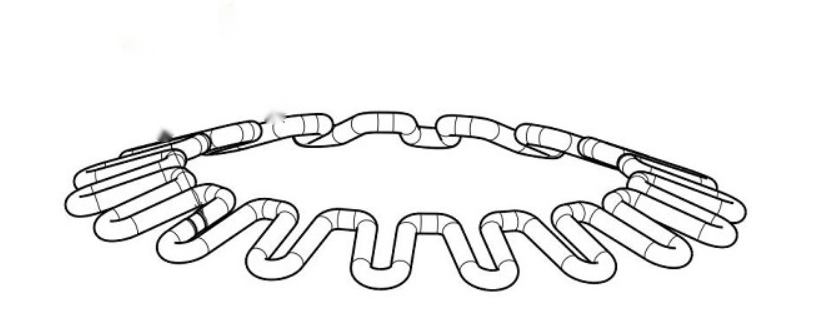

                                                                                   图2 钢丝制碟形弹簧结构简图

一、精密弯曲：形态与内应力的初次博弈

优化一：高精度模具与动态补偿技术

我们摒弃了传统的单一模具设计，采用基于有限元分析（FEA）的数字化模拟技术，预先计算出钢丝在弯曲过程中的流动轨迹与应力集中点。据此设计的高精度渐进式模具，确保钢丝在成形过程中受力均匀，从源头上降低了微观裂纹和应力集中的风险。同时，引入动态压力补偿系统，实时调整钢丝冷轧参数，有效抵消了因材料批次微小差异带来的波动，使每一片钢丝碟簧的初始形态都能达到设计预期的高精度标准。

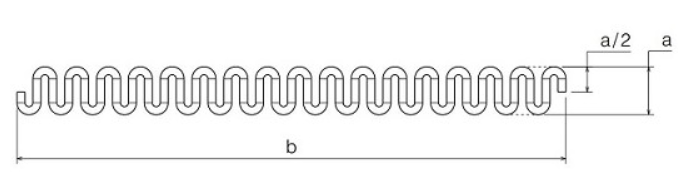

                                                                 图3 钢丝在弯曲成矩形面的结构图

优化二：R角与线径的协同控制

针对不同线径和不同材质的钢丝，我们重新确定了关键部位的R角（弯曲半径）最佳比值。通过优化R角，我们显著降低了弯曲处外侧的拉应力和内侧的压应力峰值，使截面应力分布更为平缓，极大地提高了弹簧的抗疲劳性能。

二、低温回火：从“定型”到“定心”的性能升华

经过反复弯曲成形和冷轧，最终焊接成完整的钢丝碟形弹簧，其内部存在着复杂且不稳定的加工应力，这是导致产品在后续使用中出现松弛、变形或早期失效的主要原因。因此，回火处理不再仅仅是简单的消除应力，而是赋予产品稳定性能的关键步骤。

优化三：定制化的回火温度 - 时间曲线

我们打破 采用了“一刀切”的回火模式。通过大量实验数据的积累，我们为不同材质（如琴钢丝、油淬火回火钢丝）和线径的钢丝碟形弹簧，设定了专属的低温回火工艺区间。精准控制回火温度（200℃）与保温时间（1.6 - 2h），使我们能够在最大程度消除有害应力的同时，保留材料必要的弹性与韧性，达成了强度与韧性的最佳平衡。

优化四：可控气氛保护下的回火

为防止弹簧表面在回火过程中出现氧化与脱碳现象，我们全面运用可控气氛保护回火炉。这种工艺保障了弹簧表面材质的纯净度，避免因表面性能下降而成为疲劳裂纹的发源地，进而确保了产品长久稳定的服役寿命和稳定的力学性能。

三、优化成果：显而易见的卓越性能

通过对“弯曲 - 回火”这一核心工艺链进行系统性优化，钢丝制碟形弹簧实现了质的提升：

1. 更高的负荷精度：负荷偏差率控制在±5%以内，满足高精度装配的严格要求。

2. 更出色的抗松弛性能：经过长时间持续负载测试，其负荷衰减率显著降低，使用寿命提升30%以上。

3. 更稳定的服役表现：无论是在高频震动还是极端温差环境下，都能保持稳定的弹性补偿能力。

更广的适用范围：优化后的工艺使我们的产品能够从容应对更多严苛的工业应用场景。

于细微之处见真章，于工艺之中求卓越。对“弯曲成形”与“低温回火”这两大基础工艺的深入挖掘与优化，体现了三众弹性技术股份对产品质量绝不妥协的追求。我们坚信，卓越的产品源自对每一个制造环节的极致雕琢。

选择三众，就是选择一份持久的稳定与可靠。我们愿以先进的制造工艺和严谨的质量体系，为您的产品提供关键的弹性支撑。
