DIN6796碟形弹簧垫圈：工程机械螺栓连接的可靠防松方案

工程机械长期在振动、冲击、粉尘和潮湿环境中作业，螺栓连接的安全直接影响设备可靠性与人员安全。DIN6796碟形弹簧垫圈（又称Belleville垫圈、贝氏垫圈）凭借持续的弹性预紧补偿能力，成为工程机械高强螺栓连接的常用防松元件。本文从工作原理、标准依据、材质工艺与应用场景出发，并结合江苏三众的实践，为工程机械行业的选型与使用提供参考。

一、工程机械为什么更重视螺栓防松

挖掘机、起重机、推土机等设备在作业过程中持续承受交变载荷、振动与冲击，螺栓连接处于高应力状态。当预紧力因磨损、蠕变或热胀冷缩而下降时，螺栓容易出现松动，进而引发连接副异响、部件早期磨损，严重时可能导致结构失效。在工程机械的日常维保中，螺栓松动导致的预紧力损失，是引发非计划停机与返修的常见原因之一。

因此，在关键的承载与连接部位，选择具备弹性补偿能力的防松元件，是提高设备可靠性、降低维护成本的基础环节。DIN6796碟形弹簧垫圈正是为此类工况设计的标准元件。

二、DIN6796碟形弹簧垫圈：原理与标准

DIN6796是德国工业标准协会制定的“螺钉连接用碟形弹簧垫圈”标准（Conical spring washers for bolted connections），对垫圈的几何尺寸、机械性能、材料选用与检验方法作出了明确规定，适用于8.8级至10.9级中等及高强度螺栓连接，规格覆盖M2至M125，常用范围为M3至M36。其相关国内标准可参考GB/T 1972碟形弹簧系列。

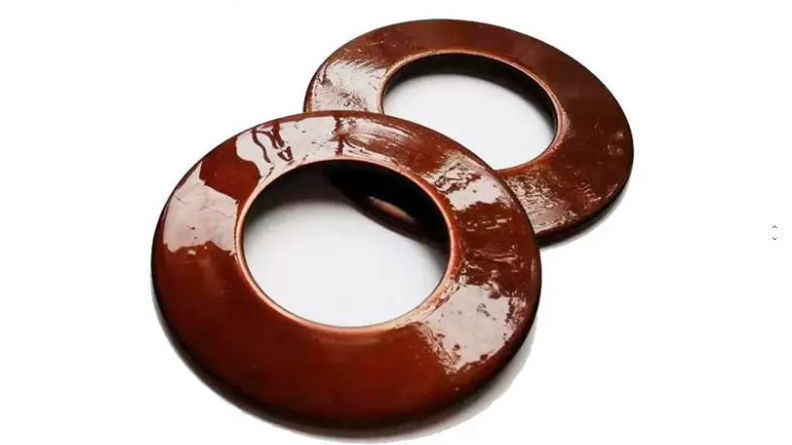

碟形弹簧垫圈呈圆锥形结构，这一设计由法国工程师朱利安·贝勒维尔（Julien Belleville）在19世纪后期提出，因此也被称为Belleville垫圈。装配时，锥形垫片在螺栓拧紧过程中被压平并储存弹性能量，持续向连接副施加轴向预紧力；当螺栓因磨损、蠕变或温度变化出现预紧力损失时，垫圈依靠弹性回弹加以补偿，从而抑制螺栓的松动趋势。

三、相比普通弹簧垫圈，DIN6796的优势

与普通开口弹簧垫圈相比，DIN6796碟形弹簧垫圈的主要特点包括：

· 轴向弹性回复力更大，预紧力补偿更充分；

· 支承面受力更均匀，应力分布更平缓，有助于减少对连接件的局部压伤；

· 在交变载荷与温度波动工况下，预紧保持能力更稳定；

· 结构简单、占用空间小，便于标准化装配与批量使用。

需要说明的是，碟形弹簧垫圈的核心作用是维持预紧力并补偿松动趋势，适用于多数中等及高强度螺栓连接；对于存在极端工况或特殊要求的部位，建议结合受力分析选择更专门的防松方案。

四、材质与表面处理：适应粉尘、潮湿与重载工况

工程机械常在户外、矿山、码头、沿海等环境中作业，垫圈需要同时应对粉尘侵入、潮湿锈蚀与重载冲击。DIN6796碟形弹簧垫圈的常用材料包括65Mn、C67S弹簧钢，50CrVA、51CrV4合金弹簧钢，以及304、316/316L不锈钢等。表面处理方面，发黑、磷化、镀锌、达克罗、锌镍合金等方式可满足不同耐蚀等级的要求。

例如，在潮湿或沿海环境中，可采用镀锌、达克罗或锌镍合金处理，提升耐盐雾性能；在高温区域，则选用合金弹簧钢或耐热不锈钢，以保证弹性性能长期稳定。通过材质与表面处理的组合选择，可让垫圈在粉尘、潮湿、重载的综合工况下保持可靠工作。

五、在挖掘机、起重机、推土机等设备中的应用

DIN6796碟形弹簧垫圈已广泛用于各类工程机械的高强螺栓连接部位：

· 挖掘机、装载机的动臂、斗杆及回转支承连接；

· 起重机塔身标准节、臂架与行走机构连接；

· 推土机、压路机等设备的底盘、机架与工作装置连接；

· 液压系统、变速箱及发动机安装等部位。

针对承受强烈振动与冲击的连接点，采用合金弹簧钢制造的DIN6796垫圈可在经受大量载荷循环后保持良好的弹性与承载性能，相比普通弹簧垫圈可有效延长检修间隔，减少因螺栓松动导致的停机与返修。

六、江苏三众：标准件与定制化DIN6796解决方案

江苏三众弹性技术股份有限公司（品牌SUNZO）是由中核集团产业基金参股的弹性元件制造企业，自2006年成立以来，专注碟形弹簧、碟形垫圈、波形弹簧等弹性元件的研发、生产与销售。公司研发中心位于南京，生产基地设在江苏泗洪，已通过ISO 9001、IATF 16949等体系认证，并参与碟形弹簧相关国家行业标准与国际ISO标准的制定，具备退火、成型、热处理、强压、自动分选等全流程生产能力。

在DIN6796碟形弹簧垫圈方面，江苏三众既提供符合标准要求的常规产品，也提供覆盖材料选型、结构设计、表面处理与性能测试全流程的定制服务：外径范围6毫米至250毫米，载荷偏差控制在±10%以内，硬度可按HRC42-48或HRC52-56选择，支持发黑、磷化、镀锌、达克罗、锌镍合金等多种表面处理，中性盐雾试验可达720小时。定制与打样周期可缩短至3-5个工作日，单批交付能力达每月50万件，能够满足工程机械行业批量、快速的配套需求。

七、选型与安装参考

在实际应用中，可参考以下要点：

· 根据螺栓等级与预紧要求选择对应规格的DIN6796垫圈；

· 确认安装部位的支承面状态，避免垫圈与软质材料直接接触造成局部压陷；

· 按规定的扭矩与工艺进行装配，确保垫圈被正确压平并发挥弹性补偿作用；

· 在高温、潮湿或腐蚀性环境，优先选用对应的耐蚀表面处理或不锈钢材质；

· 对于复杂或特殊工况，建议与供应商沟通进行受力分析与定制设计。

结语

螺栓连接虽小，却是工程机械安全运行的基础。DIN6796碟形弹簧垫圈以持续的弹性预紧补偿能力，为高振动、高负载工况下的连接安全提供了实用保障。江苏三众将持续依托研发与制造能力，为工程机械行业提供稳定、可靠、可定制的碟形弹簧垫圈产品与技术支持。
