一文搞懂DIN 6796碟形垫圈：标准、选型与制造工艺全解析

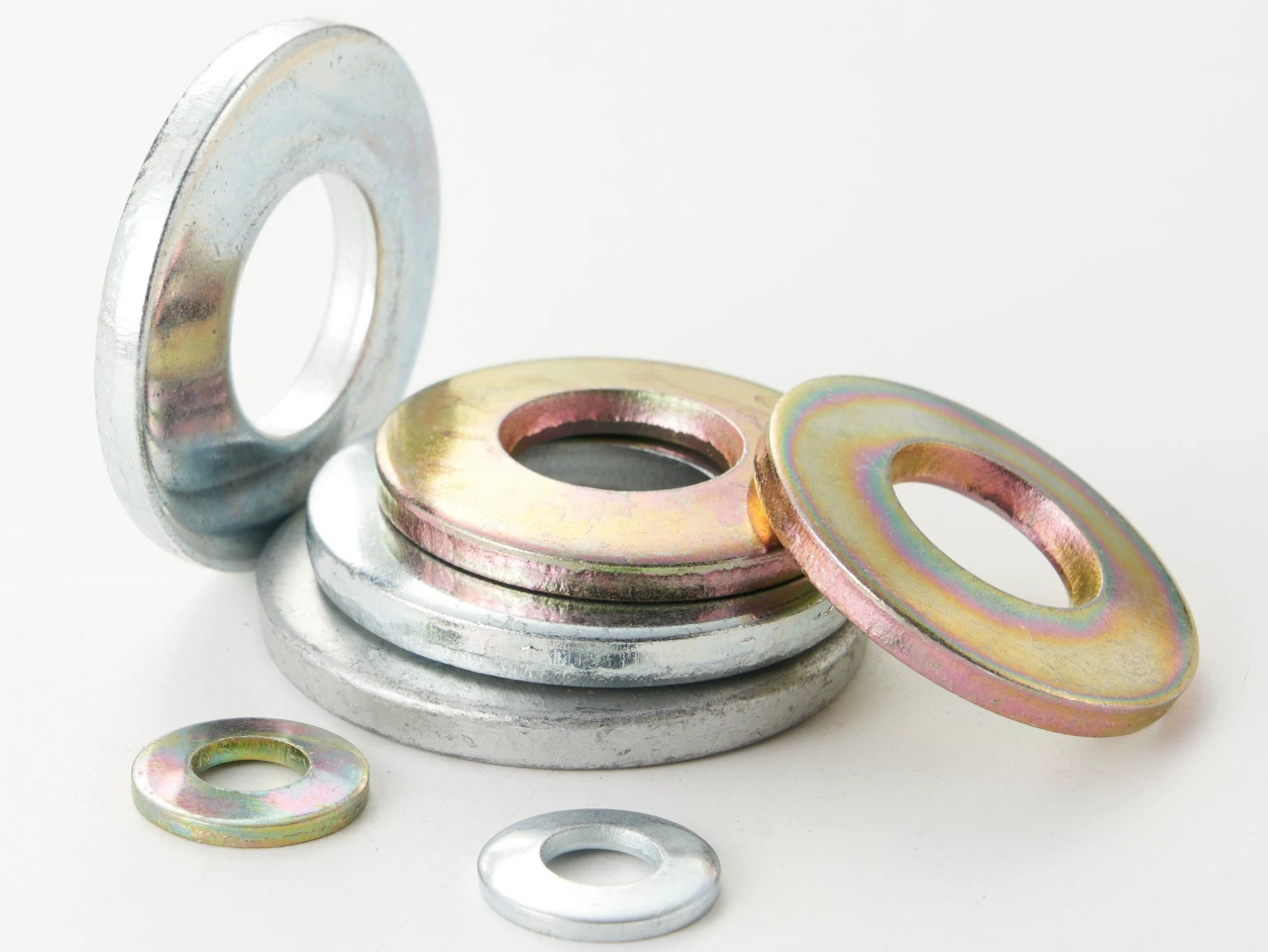

碟形垫圈也叫锥形弹簧垫圈，是一种外形呈圆锥盘状的弹性紧固元件，凭借“小空间、大载荷”的独特优势，广泛应用于各类螺栓连接场景，是工业装备里保障连接可靠性的核心基础件。不同于普通平垫圈和弹簧垫圈，它能在有限的轴向空间内提供稳定的弹性补偿，有效抵消振动、温度变化、材料松弛带来的预紧力损失，是高端装备紧固系统中不可或缺的关键部件。

一、核心执行标准：DIN 6796 与 DIN 267-26

碟形垫圈的主流标准化体系以德国工业标准为核心，其中DIN 6796和DIN 267-26是行业内应用最广泛的两项核心标准，也是国内高端制造场景选型的重要参考依据。

DIN 6796是专门针对螺栓连接用碟形弹簧垫圈的专项标准，1987年发布的版本至今仍是全球重载紧固领域的标杆规范。该标准明确规定，产品适配8.8~10.9级的中高强度螺栓，确保在螺栓紧固后，垫圈被压平阶段仍能提供足够的剩余预紧力。标准内还完整给出了从M3到M30全系列螺栓对应的垫圈内径d1、外径d2、最小/最大自由高度h、厚度s等精确尺寸参数，比如适配M6螺栓的垫圈，内径6.4mm、外径14mm、厚度1.5mm，完全统一了不同厂商的互换性要求。

DIN 267-26则是针对紧固件技术要求的通用补充标准，其中专门针对碟形垫圈的永久变形测试和弹性测试做出了明确规范（永久变形测试；垫圈必须经过初始强压测试，测试后的最小剩余高度是否在规定范围内。弹性测试；垫圈施加规定的试验载荷。试验载荷持续2min后卸载至垫圈产生20um位移。产生20m位移后的残余弹力应达到标准规定的数值。）这2项测试是判定碟形垫圈产品合格的核心指标。

二、碟形垫圈的核心计算逻辑和标准件选型参考

碟形垫圈的设计计算围绕“力-变形特性”展开，核心目标是在有限空间内获得匹配工况需求的弹性曲线。

基础载荷计算是设计的第一步，常规碟形垫圈的轴向载荷计算公式以碟簧经典公式为基础，结合DIN 6796的适配要求优化：F = (4E·t³·h₀) / ((1-μ²)·K₁·D²)，其中E为材料弹性模量（弹簧钢取2.06×10^5 MPa），t为垫圈厚度，h₀为压平时的变形量，μ为泊松比（取0.3），D为垫圈外径，K₁为直径比修正系数。

在选型校核环节，还需要针对具体工况做两项关键验证：一是预紧力校核，确保垫圈压平后的剩余载荷不低于螺栓额定载荷的70%，避免工作中出现连接松弛；二是极限温度校核，根据选用的材质确认工况温度不超过耐温上限，常规弹簧钢材质垫圈的长期工作温度不能超过200℃。

下面是DIN6796系列的标准件尺寸和载荷参考

三、全流程制造工艺

碟形垫圈的制造是一套高精度的精密成型流程，每一个环节都直接决定最终的弹性性能和使用寿命。

第一步是原材料检测，常规工况选用65Mn、50CrVA、60Si2Mn等弹簧钢材料，腐蚀环境选用304、316不锈钢，700℃以内的高温工况则选用Inconel 718镍基高温合金。原材料进厂后先进行表面质量检测，再进行成分检测和机械性能检测，保证最终产品质量。

第二步是精密冲压成型，根据垫圈厚度选择不同工艺：厚度t≤1.25mm的薄型垫圈，采用高速连续冲压工艺，一次完成落料、锥面成型，生产效率可达每分钟数百件；厚度t＞1.25mm的中型垫圈和厚型重载垫圈，采用单工序精密模压下料再通过成型模具成型。

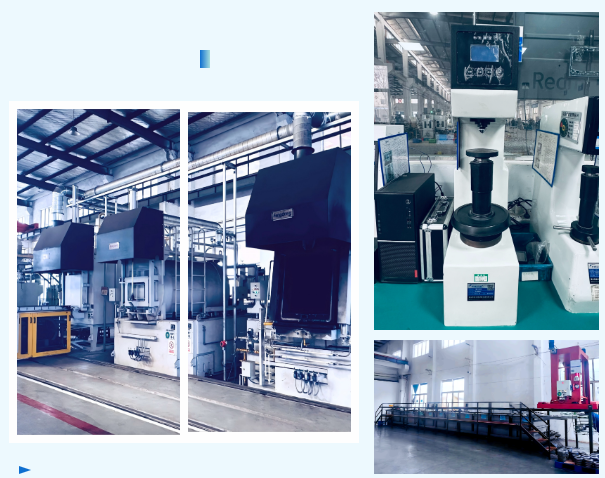

第三步是热处理工序，这是决定垫圈弹性性能的核心环节。成型后的碟形垫圈进行淬火+回火处理，最终硬度稳定控制在420-490HV区间。

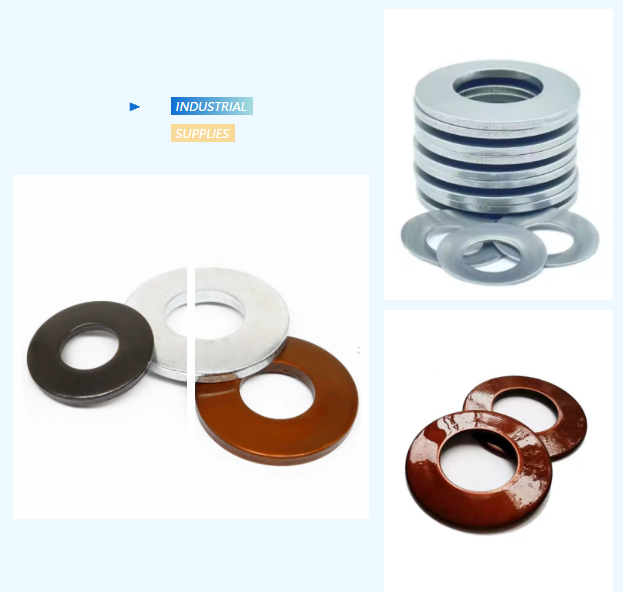

第四步是表面处理，根据客户需求完成表面处理，可选镀锌、达克罗、磷化发黑等工艺，提升产品的防锈耐腐蚀能力。

四、全维度检测方法

为了保障碟形垫圈的可靠性，行业内形成了覆盖尺寸、性能、寿命的完整检测体系，所有产品出厂前必须经过全流程检验。

4.1外观与尺寸检测；采用影像测量仪全检内外径、厚度、自由高度等关键尺寸，确保符合DIN 6796的公差要求，同时目视+放大镜排查表面，不允许存在毛刺、裂纹、磕碰伤痕等有害缺陷；形位公差方面，按照DIN 6796标准检测同轴度，同轴度误差不超过2IT12，避免安装后出现偏载。

4.2硬度和力学性能检测；在维氏硬度计进行检测产品硬度是否在标准范围内，然后在测力机上开展载荷-变形曲线测试，记录垫圈从自由状态到完全压平全过程的载荷数据，验证是否符合设计的弹性特性；同时按照DIN 267-26的要求完成永久变形测试，检测规定载荷下的剩余最小高度，确保剩余高度偏差在标准允许范围内，这是判定产品是否合格的核心指标。

4.3持续载荷测试；将10个碟形垫圈方向交替地穿在螺栓上，用平垫圈将各锥形弹性垫圈相互隔开。平垫圈的硬度应大于500HV。施加标准（DIN 267-26）规定的试验载荷、温度为100 ℃的状态下保持48h。碟形弹性垫圈不应有裂痕，试验后自由高度的减小量不应大于标准上规定值的2%。

4.4弹性测试；将碟形垫圈试件置于试验装置上，施加标准（DIN 267-26）上该规格对应的试验载荷。试验装置在施加载荷时尽可能不产生变形。压板表面硬度不小于60HRC。试验载荷持续2min后，缓慢、平稳地卸载至锥形弹性垫圈产生20um 位移。该位移应采用精确的测量装置进行测量。产生20m位移后的残余弹力应达到标准上该规格对应的数值，应对试验装置的变形进行适当补偿。

五、主流应用行业
