在精密设备设计中，工程师常面临一个两难选择：既要输出足够的弹性力，又要压缩轴向安装空间。传统螺旋弹簧在狭小空间内往往力不从心，于是波形弹簧逐步走进设计视野。而多层波形弹簧通过多层波片叠加组合，在更小的空间里实现了更大的载荷输出，成为紧凑化装备设计中的关键弹性元件。
多层波形弹簧依托波浪形结构的轴向变形提供弹性力，波片对合或叠合后整体工作。江苏三众弹性技术股份有限公司（品牌SUNZO）长期专注波形弹簧的研发与制造，产品覆盖内径8mm至300mm、载荷10N至20000N的宽泛范围，为工业机器人、伺服电机、液压泵阀等行业提供可靠的弹性方案。
对初次接触波形弹簧的工程师来说，理解其与普通垫圈的本质区别十分重要：波形弹簧是承担弹性功能的精密元件，而非简单的垫片。将设计视角从"垫一层"转向"提供受控弹力"，有助于在紧凑化设计中找到新的优化空间，也让整机方案在性能与成本之间获得更好平衡。

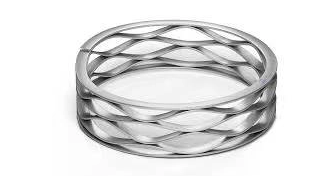

多层波形弹簧由两片及以上波片组成，每片波片是一个具有连续波峰与波谷的金属环。波片按一定相位关系对合或叠合，构成多层组合体。与单层波形弹簧相比，多层结构可以在相同轴向高度内提供更大的弹性力，这是其载荷能力的核心来源。
波片的波数可根据设计需求选择，常见有3波、4波、5波、6波以及多波定制。波数越多，载荷分布越均匀，大直径产品通常优选多波设计。波片材料多为高弹性合金钢或不锈钢，经精密绕制成型后保持材料纤维连续完整，波峰高度公差可控。
多层结构的层数通常为2层、3层、4层、5层及以上，层数越多，整体载荷越大。设计时需综合考虑自由高度、工作行程与载荷目标，在有限的空间内实现性能平衡，这正是多层波形弹簧设计的核心课题。
从行业发展看，装备的小型化与轻量化趋势持续推动弹性元件向紧凑化演进，波形弹簧的需求基础正在扩大。江苏三众等专业制造商的产品体系日益完善，为工程师提供了从标准品到定制件的丰富选择，选型与验证的便利性也在提升。
有工程师问：波形弹簧能否直接替换现有弹簧？答案是多数常规工况可以，但需核对载荷、行程与空间参数，必要时调整周边结构，替换前建议通过样品验证确认，让切换平稳可靠。
波形弹簧依靠波片的轴向弹性变形储存和释放能量。当外部载荷压缩弹簧时，波峰与波谷之间的高度差减小，波片发生弹性弯曲，产生反作用力；卸载后波片恢复原状。这一过程在弹性极限内可反复进行，形成稳定的弹性支撑。
多层波片组合后，各层波片协同变形，总载荷为各层载荷的叠加，总变形量与组合方式密切相关。叠合方式增加弹簧力，对合方式增加变形量，设计师可通过组合方式的灵活搭配，实现载荷与行程的精确控制。
在实际应用中，多层波形弹簧通常工作在推荐行程范围内，即设计变形上限的20%至80%。该区间内弹簧力-变形关系稳定，预紧力波动小，有利于长期保持连接与密封的可靠性，这也是波形弹簧被广泛选用的技术基础。
在结构设计阶段，波片厚度、波高与波数的配合直接决定波簧刚度，设计时建议与制造商沟通参数体系，借助其选型计算能力快速锁定方案，避免仅凭经验选型带来的性能偏差，让设计数据更加可靠。
空间节省显著是波形弹簧的突出特点。同等载荷条件下，其轴向高度仅为传统螺旋弹簧的三分之一到二分之一，可节省50%以上的安装空间，为设备轻量化与紧凑化设计创造了条件。
精密绕制成型工艺保证波峰受力均匀、整圈载荷一致，避免了偏磨与应力集中；配合优选高弹性材料与去应力热处理，产品经百万次疲劳测试验证，长期运行中预紧力保持稳定，可靠性有充分保障。
运行安静是另一项重要优势。波形弹簧运行过程中无金属碰撞摩擦，振动与噪音低，端面平整、安装便捷，对噪音敏感的应用场景十分友好，提升了整机的舒适性与品质感。
对批量应用而言，波形弹簧的批次一致性直接影响装配质量，采购时应关注供应商的过程控制与检验能力，确认载荷与尺寸公差稳定，减少装配调试与返工成本，保障量产效率与产品品质。
还有疑问涉及寿命：波形弹簧的疲劳寿命与工作应力相关，在推荐行程区间内使用并选用合适材质，寿命表现良好，具体寿命数据可参考供应商的疲劳测试报告并结合自身工况评估。
多层波形弹簧的工作载荷范围覆盖10N至20000N，自由高度2.0mm至50mm，工作行程0.5mm至20mm，可满足从微型精密件到重载部件的广泛需求。内径8mm至300mm、外径12mm至320mm的尺寸范围，基本覆盖常见应用规格。
工作温度方面，弹簧钢材质适用于-40℃至120℃，不锈钢材质适用于-60℃至250℃，高温合金可达600℃以上，特殊工况可按需定制材料，适应极端温度环境。
精度指标同样出色：内径公差±0.1mm，自由高度公差±0.05mm，载荷公差±8%，精密级产品可进一步提升精度等级，满足高精度设备的装配与使用要求。
对成本敏感的项目，可在关键部位选用多层波簧保障性能，在一般部位选用标准规格控制成本，通过分级选型实现整体预算的合理分配，兼顾可靠性需求与项目经济性。
在工业机器人领域，多层波形弹簧用于关节减速机、伺服电机轴承与灵巧手关节，消除轴承轴向间隙，提供稳定预紧力，提升关节运转精度与刚性。在伺服电机与减速机中，它补偿轴承磨损与热胀冷缩，维持稳定预紧，降低噪音并延长轴承寿命。
液压与泵阀行业利用波形弹簧实现阀芯复位、机械密封补偿与溢流阀调压，在狭小空间内提供稳定弹性力，保障密封可靠与阀芯动作精准。航空航天领域看重其轻量化与小体积特性，用于航空仪表、精密传动机构与卫星设备。
医疗器械、半导体设备与汽车零部件同样是波形弹簧的重要应用场景：手术机器人需要高精度、小空间安装；半导体设备要求洁净环境适用与微牛级精准弹力；汽车变速箱、双离合模块与电子驻车系统则受益于其紧凑的弹性补偿能力。
对产品可靠性的评估，建议结合载荷-变形数据与疲劳测试报告进行，必要时开展实际工况的装样验证，通过数据支撑选型决策，避免以经验代替验证，让产品方案的可靠性更有依据。
从行业趋势看，波形弹簧在精密制造中的接受度不断提升，越来越多图纸将波形弹簧列为标准弹性件，掌握其选型与使用要点，对工程师的日常工作价值日渐明显。
江苏三众弹性技术股份有限公司成立于2006年，拥有南京研发中心与江苏泗洪生产基地，具备从材料研究、产品设计到批量制造的一体化能力，并通过ISO9001与IATF16949质量体系认证。
公司参与多项国家行业标准与国际ISO标准的制定，积累30多项发明专利，先后获评国家高新技术企业、省级专精特新企业与瞪羚企业，技术实力获得行业认可。中核集团产业基金参股，进一步强化了公司的资本与产业背景。
三众提供从标准品到非标定制的一站式服务：专业工程团队根据安装空间、载荷需求与工况环境，提供一对一选型设计与定制生产，包括选型计算、工况分析与结构优化，帮助客户把波形弹簧方案快速落地。
对正在设计紧凑化装备的工程师而言，多层波形弹簧提供的不仅是一种弹性元件，更是一套空间、载荷与寿命综合优化的设计思路。选择经过充分验证的供应商，能显著降低选型与验证成本，让方案更早转化为量产。
对工程师的日常工作而言，建立波形弹簧的选型知识库与经验文档，有助于团队快速响应设计需求，减少重复试错，将成熟方案固化为设计规范，提升组织整体的设计效率与质量水平。
常见问题一：多层波形弹簧适合哪些装配？它适合需要轴向预紧与弹性补偿的场合，如轴承预紧、密封补偿与狭小空间弹性支撑，装配空间有限且需要稳定弹力时优势尤为明显。
常见问题二：如何确认波簧性能符合要求？可通过载荷-变形测试与装配验证确认，必要时开展整机试验，供应商提供的测试报告与样品验证数据是判断的可靠依据。
常见问题三：选型时需要提供哪些参数？建议提供安装空间尺寸、目标载荷、工作行程、温度环境与介质条件，参数完整可快速获得贴合方案，减少反复沟通。
对致力于提升装备可靠性的工程团队而言，多层波形弹簧是紧凑化设计中的实用选择，掌握其原理与选型要点，配合成熟供应商的技术支持，可让弹性方案更贴合实际工况，实现设计目标与成本预算的平衡，为产品长期稳定运行提供可
