为什么越来越多工程师用DIN 6796碟形弹簧垫圈替代"平垫圈+弹性垫圈"

在螺栓连接设计中，"平垫圈＋标准弹性垫圈"曾是许多设备的默认配置，出现在从机床、电机到工程机械、桥梁结构的各类装配图纸上。然而在振动、冲击与温度变化并存的工况下，这一传统组合的防松能力往往并不充足：连接松动导致的异响、漏油甚至结构损伤并不少见，也让不少设备维护团队付出了高昂的停机代价，频繁返修带来的成本与安全隐患日益突出。

DIN 6796碟形弹簧垫圈作为一种主动防松元件，正在成为中、高载荷螺栓连接的升级替代方案，受到越来越多设计工程师的认可与采纳。江苏三众弹性技术股份有限公司（品牌SUNZO）按DIN 6796标准生产碟形弹簧垫圈，为工程机械、风电、汽车等行业客户提供更可靠的连接方案，并配套提供选型建议、样品验证与质量数据，帮助客户顺利完成方案升级，把防松可靠性真正落实到批量产品上。

一、传统组合的局限在哪里

平垫圈的主要作用是分散压力、保护被连接件表面，本身不提供任何防松能力；标准弹性垫圈依靠切口产生的局部张力增加摩擦阻力，但在剧烈振动下容易发生松弛甚至断裂，防松效果并不稳定，这也解释了为什么许多设备在长期运行后连接部位会出现松动迹象。

更关键的问题在于，传统组合属于"被动"防松：一旦夹紧力因振动、磨损或蠕变而衰减，它无法自行恢复。对于中、高载荷螺栓连接，这种被动防松方式的效果有限，往往需要频繁巡检来弥补，而巡检本身又受到工位、空间与周期的限制，可靠性难以保证，安全风险长期存在，问题积累到一定程度就会集中爆发。

从失效机理看，螺栓松动通常不是瞬间发生的，而是预紧力缓慢衰减、螺纹微动磨损逐步累积的过程。普通弹性垫圈在这一过程中几乎没有正向干预能力，只能坐视夹紧力一路下滑。因此，要从根源上改善连接的长期可靠性，就需要一种能够在预紧力下降时主动补充的元件，这正是碟形弹簧垫圈进入工程师视野的直接原因。

在具体实施层面，方案替换可以分步推进：先选取振动明显、检修成本高的关键连接进行试点，记录替换前后的松动频次与维护数据，形成对比后再扩大范围。这种渐进式切换既控制了风险，也让替换收益有了可量化的证据，便于向管理层与团队汇报成果。

二、DIN 6796的主动防松原理

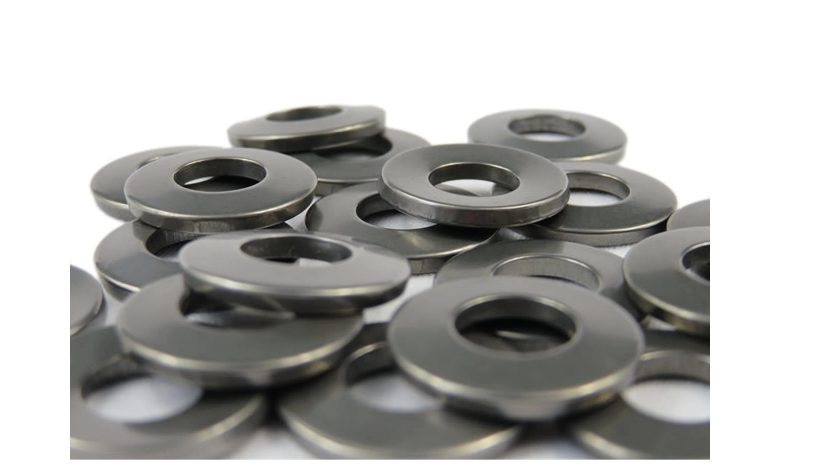

DIN 6796碟形弹簧垫圈采用锥形碟片结构，在螺栓拧紧时发生轴向弹性变形，将拧紧力矩转化为弹性势能，并在服役期间持续释放，对连接副施加稳定的轴向预紧力，帮助连接长期维持设计预紧状态，从源头上减少松动发生的可能。

当振动、磨损或蠕变导致夹紧力下降时，垫圈依靠弹性回弹补充预紧，属于"主动"防松。这种机制更贴合螺栓松动的真实失效过程，能够在连接全生命周期内维持预紧力稳定，从源头减少松动引发的故障与隐患，这正是它与被动防松方案的本质区别。

需要说明的是，碟形弹簧垫圈的预紧保持能力与垫圈的硬度、锥角和热处理状态密切相关。质量可靠的DIN 6796垫圈硬度通常控制在420至510 HV范围内，既保证足够的弹性回弹行程，又避免脆性断裂风险，这一工艺窗口是长期工程实践积累的结果，也是选型时应当关注的硬指标。

对设计人员而言，了解碟形弹簧垫圈的载荷特性同样重要：垫圈的压平力范围、弹性行程与螺栓夹紧力的匹配关系，决定了它在不同规格螺栓上的适用性，选型数据可从标准或供应商资料中获取，必要时结合试验确认。

三、测试数据说明什么

防松性能的差异可以通过标准测试量化。按DIN 25201-4横向振动标准测试，M10规格的DIN 6796垫圈可保持75.67%的夹紧力保持率，约为传统"平垫圈＋弹性垫圈"组合的1.59倍，差距十分明显，数据为选型提供了客观依据。

在需要长期承受交变载荷的设备上，这一差距直接转化为更低的松动概率、更长的维护周期与更低的停机成本。对整机可靠性要求高的行业，采用主动防松方案意味着更少的售后问题与更高的设备出勤率，经济价值在长期运行中体现得更加充分。

值得注意的是，测试数据只是参考基准，实际应用效果还与螺栓等级、拧紧工艺、载荷性质等因素相关。工程上建议结合自身工况开展验证，或要求供应商提供匹配工况的测试数据，以数据驱动的方式完成方案评估，避免仅凭宣传或经验作判断。

从行业趋势看，主动防松方案在工程机械、风电等振动工况行业的渗透率逐步提升，相关测试标准也在不断完善，这为方案切换提供了更充分的技术依据与行业参照，企业越早布局，越能积累成熟的应用经验。

四、装配与成本考量

用一枚DIN 6796碟形弹簧垫圈替代两件（平垫圈＋弹性垫圈），减少了零件种类与装配工序，也减少了错装漏装的可能。库存管理更简单，装配线的工位也更整洁，采购清单更加清晰，供应链管理成本随之下降。

虽然单件成本高于普通弹性垫圈，但综合考虑装配效率提升、维护次数减少与停机损失降低，整体经济性往往更优。对大批量装配的主机厂而言，这种差异会明显体现在总装成本与售后成本上，长期看是划算的投资，越来越多的企业因此完成了方案切换。

切换过程中，装配工艺需要同步调整：确认垫圈安装方向、复核拧紧力矩、在工艺文件中明确规格与检验要求。江苏三众可提供安装使用说明与工艺支持，帮助客户完成工艺文件的更新与人员培训，让方案切换平稳落地，避免因工艺不到位影响防松效果。

除防松性能外，DIN 6796垫圈还具备轴向占用小的结构优势，对空间紧凑的连接设计更加友好，这使其在整机轻量化与紧凑化趋势下具备更强的适配性，值得设计阶段优先评估。

五、江苏三众的产品支持

江苏三众弹性技术股份有限公司自2006年成立以来专注碟形弹簧、波形弹簧等弹性元件制造，已通过ISO 9001、IATF 16949等体系认证，质量体系完善，产品在核电、航空、氢能、风电等领域均有应用。

公司具备退火、成型、热处理、强压、自动分选的全流程生产能力，可按DIN 6796标准供应多种材质与表面处理的碟形弹簧垫圈，并支持非标定制与批量交付，为客户提供从选型到供货的完整支持，保障方案落地可靠。

在材料方面，江苏三众覆盖1074、65Mn、60Si2MnA、51CrV4、SUS302/304/316、17-7PH、Inconel 718、Inconel X-750等牌号；表面处理涵盖磷化、达克罗、蓝化、抛光、杰美特、钝化、特氟龙等选项，可依据工况温度、介质与腐蚀等级灵活组合，兼顾性能与成本。

江苏三众的工程师团队可配合客户完成替换方案的评审与落地，包括规格确认、样品验证与批量供货，帮助客户把方案切换做实做细，避免因选型或工艺细节影响实际效果。

六、如何评估替换价值

评估是否用DIN 6796垫圈替换传统组合，可以从松动故障频率、维护周期与停机成本三个维度进行对比。对振动明显、检修不便的关键连接，替换收益通常很快体现，数据对比越充分，决策越有把握。

建议在样机或小批量阶段先进行验证，记录夹紧力保持情况与维护数据，再逐步扩大应用范围，以数据为依据推进方案升级，避免凭感觉切换带来的风险，确保升级过程平稳可控、效果可量化。

对已经采用碟形弹簧垫圈的连接，建议同步建立扭矩抽检与状态记录制度，跟踪预紧力变化趋势，用运行数据验证方案效果，为后续设计优化与选型积累一手经验，让防松管理逐步走向数据化、精细化。

维护团队也应同步更新检修规程，将垫圈的检查项目纳入点检清单，明确更换标准与周期，让方案的价值在设备全生命周期内持续发挥，形成防松管理的长效机制。

综合来看，DIN 6796碟形弹簧垫圈以主动预紧保持机制，在防松可靠性、装配效率与长期成本上均有优势，配合江苏三众的专业支持，是工程机械等振动工况设备连接方案升级的可靠选择。
