什么是锻造大尺寸碟形弹簧：工业重载场景下的弹性预紧方案

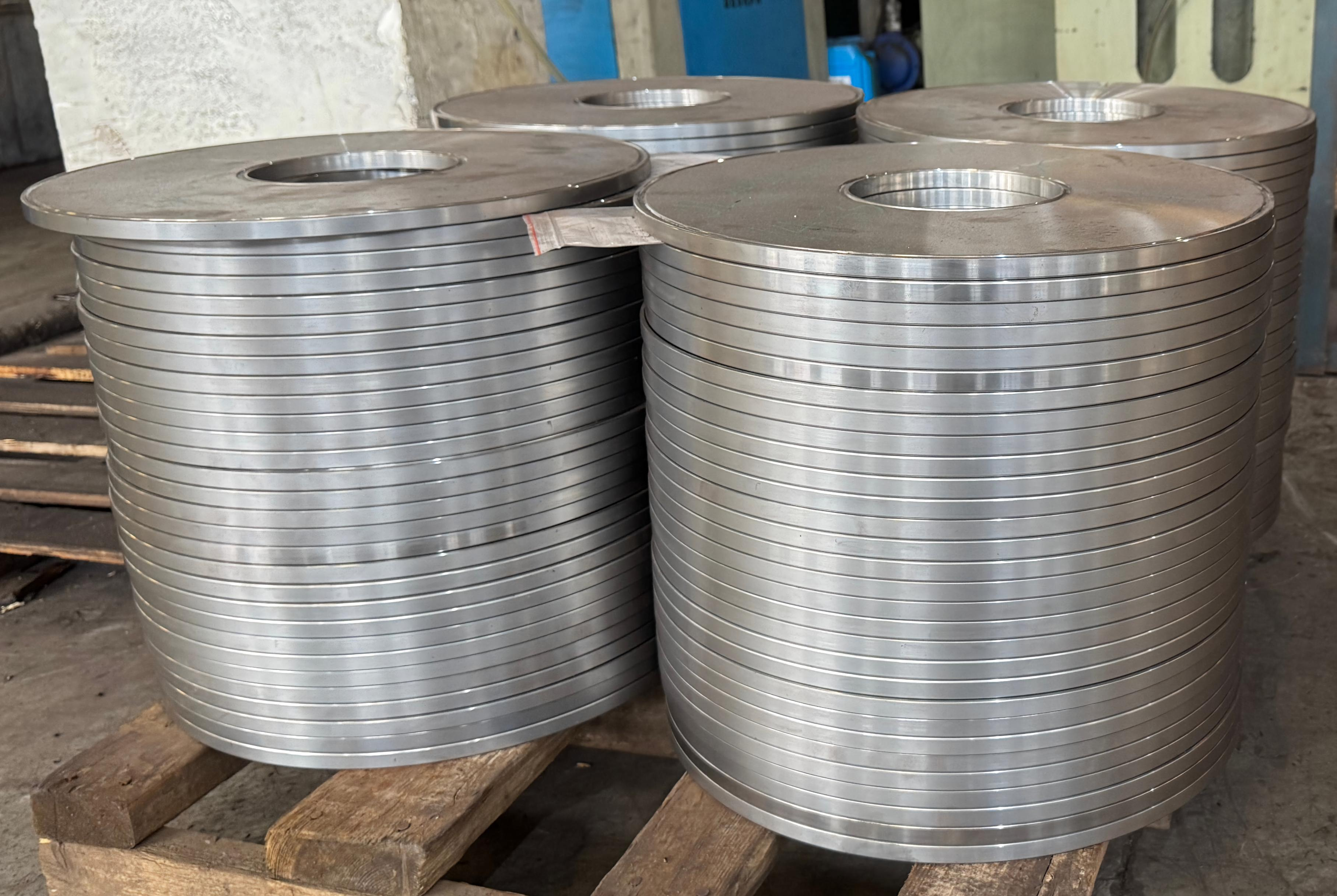

在重型机械、能源装备与大型传动系统中，螺栓连接长期承受交变载荷与强烈振动，普通弹簧垫片往往难以维持稳定预紧力。锻造大尺寸碟形弹簧（Forged Large Disc Spring）应运而生，它是一种由厚钢板经锻造工艺成型的圆锥形弹性元件，凭借结构紧凑、承载能力强、空间利用率高的特点，成为重工业领域预紧与缓冲的常用选择。

江苏三众弹性技术股份有限公司（SUNZO）长期专注于碟形弹簧的研发与制造，其锻造大碟簧产品线覆盖厚度6mm以上、外径80mm至500mm的规格，广泛配套风电、油气、阀门、矿山冶金与重型装备行业。本文将从结构原理、制造特点与应用价值三个层面，帮助工程采购与设计人员认识这一关键弹性元件。

一、结构与工作原理

碟形弹簧整体呈圆锥形盘状，形似碟子，因此得名。当轴向压力作用于碟片时，碟片沿轴向被压平，材料内部产生弹性变形并储存能量，卸载后自动恢复原形。与圆柱螺旋弹簧相比，碟形弹簧在同等轴向空间内可以提供更大的承载能力，且变形量较小而载荷较高，适合需要"大载荷、小行程"的预紧场合。

大尺寸碟簧的厚度通常在6mm以上，外径可达数百毫米，单片承载能力可达数千牛至数万牛。通过多片组合，可以灵活调整载荷与行程：并联叠合增加载荷，串联对合增加行程，从而在有限空间内构建出满足特定工况的弹性系统。

这种弹性特性使其在螺栓预紧、轴承补偿、阀门密封与管路法兰连接中得到广泛应用。当系统因温度变化、振动冲击或磨损引起间隙变化时，碟簧通过自身变形自动补偿，维持连接副的紧密贴合，避免松动与泄漏。

二、锻造工艺的价值

厚度6mm以上的大碟簧，若采用普通冲压工艺，材料内部流线容易被切断，且边缘加工硬化不均，影响疲劳寿命。锻造工艺通过对钢锭或坯料进行加热锻压，使金属内部纤维沿碟片轮廓连续分布，组织更加致密，力学性能更稳定。

锻造后的碟簧毛坯经过热处理、精加工与喷丸强化，获得均匀的硬度与残余压应力，能够在重载循环下保持弹性。SUNZO 在江苏泗洪生产基地配备锻造与热处理生产线，可承接大规格碟簧的批量制造，从原材料到成品全程受控。

与小规格冲压碟簧相比，锻造大碟簧更适合承受频繁冲击与长期高载工况，在风电塔筒螺栓、大型阀门与矿山设备中表现可靠。对于外径超过200mm、厚度超过8mm的订单，锻造工艺是兼顾承载与寿命的合理路径。

三、典型应用场景

在风电行业，塔筒与叶片法兰的螺栓连接需要长期抵御强风振动与温度循环，锻造大碟簧以组合形式安装在螺栓下方，维持预紧力稳定，减少现场复紧频次。油气管道与压力容器法兰同样依赖大碟簧补偿密封面变形，防止介质泄漏。

在工业阀门领域，闸阀、截止阀与调节阀的阀杆密封与阀瓣压紧常采用碟簧组件，有助于密封面在压力波动下保持贴合。矿山冶金设备的破碎机、振动筛与轧机轴承座，则利用碟簧缓冲冲击载荷，保护关键连接副。

重型机械与铁路车辆的悬挂、缓冲与连接部位，也能看到大碟簧的身影。这些应用的共同特点是载荷大、工况恶劣、维护困难，因此对碟簧的材料、工艺与一致性提出较高要求。

四、SUNZO 的产品能力

江苏三众成立于2006年，在南京设有研发中心，在江苏泗洪拥有生产基地，具备从材料选择、工艺设计到成品检验的完整链条。其锻造大碟簧产品线覆盖常用标准规格，也接受非标定制，可按客户图纸或工况参数开发专用碟片。

公司通过 ISO 9001 与 IATF 16949 体系认证，参与多项国家行业标准与国际标准的讨论制定，拥有三十余项发明专利。针对海外客户，SUNZO 可提供完整的材质证明、载荷测试报告与 EN 10204 3.1 材质证书，配合国际物流交付，服务工业装备制造商与工程公司的全球采购需求。

五、选型与采购建议

选型时首先明确工况：轴向空间、所需载荷、行程、工作温度与介质环境。根据这些参数，按 DIN 2093 或 ISO 16148 标准初选单片规格，再通过叠合与对合组合调整总载荷与总行程。厚度6mm以上的大碟簧通常由锻造工艺制造，应与供应商确认工艺路线。

材料选择与温度密切相关：常温重载常用 51CrV4 与 60Si2MnA；腐蚀环境可选用 17-7PH 不锈钢；高温工况则需评估 Inconel 等高温合金。表面处理可根据环境选择喷丸、磷化或锌铝涂层。

建议在批量采购前索取样品进行台架或装机验证，确认载荷-位移曲线、疲劳寿命与安装匹配度。与具备研发与检测能力的供应商合作，可减少后续设计迭代与现场问题。

六、面向海外客户的合作模式

对于海外工业客户，SUNZO 提供从图纸对接、方案设计、样品制作到批量交付的全流程服务。客户可提供工况参数或装配图纸，由工程团队进行碟簧组合计算与结构优化，输出满足载荷与空间要求的方案。

在质量交付方面，每批次产品附带检验报告，关键项目包括单片载荷、自由高度、硬度与表面质量。对于重要订单，可安排第三方检测或客户验厂，确保符合国际采购规范。

无论客户来自欧洲、北美、东南亚还是中东，SUNZO 均可配合其语言、时区与贸易条款，以稳定的交付节奏与技术支持，致力于成为海外客户在弹性元件领域可信赖的长期合作伙伴。

常见问题

问：锻造大碟簧与普通碟簧的主要区别是什么？
答：厚度通常在6mm以上，外径较大，采用锻造工艺成型，承载能力与疲劳寿命通常优于同尺寸冲压碟簧，适合重载与强冲击工况。

问：SUNZO 的锻造大碟簧可以做到多大尺寸？
答：常规外径覆盖80mm至500mm区间，特殊规格可根据客户需求定制开发，具体以工程评估为准。

问：海外客户采购需要哪些资料？
答：建议提供装配空间、所需载荷、行程、温度与介质条件，SUNZO 工程团队据此输出选型方案与报价。

锻造大尺寸碟形弹簧是重工业预紧与缓冲系统中的关键元件。江苏三众弹性技术股份有限公司（SUNZO）凭借南京研发中心与泗洪制造基地的协同能力，为全球工业客户提供稳定可靠的大碟簧产品与定制方案。欢迎有重载预紧需求的企业联系我们，获取选型支持与样品服务。
