碟簧叠合使用的失效风险与规避：高端定制解决方案的系统化路径

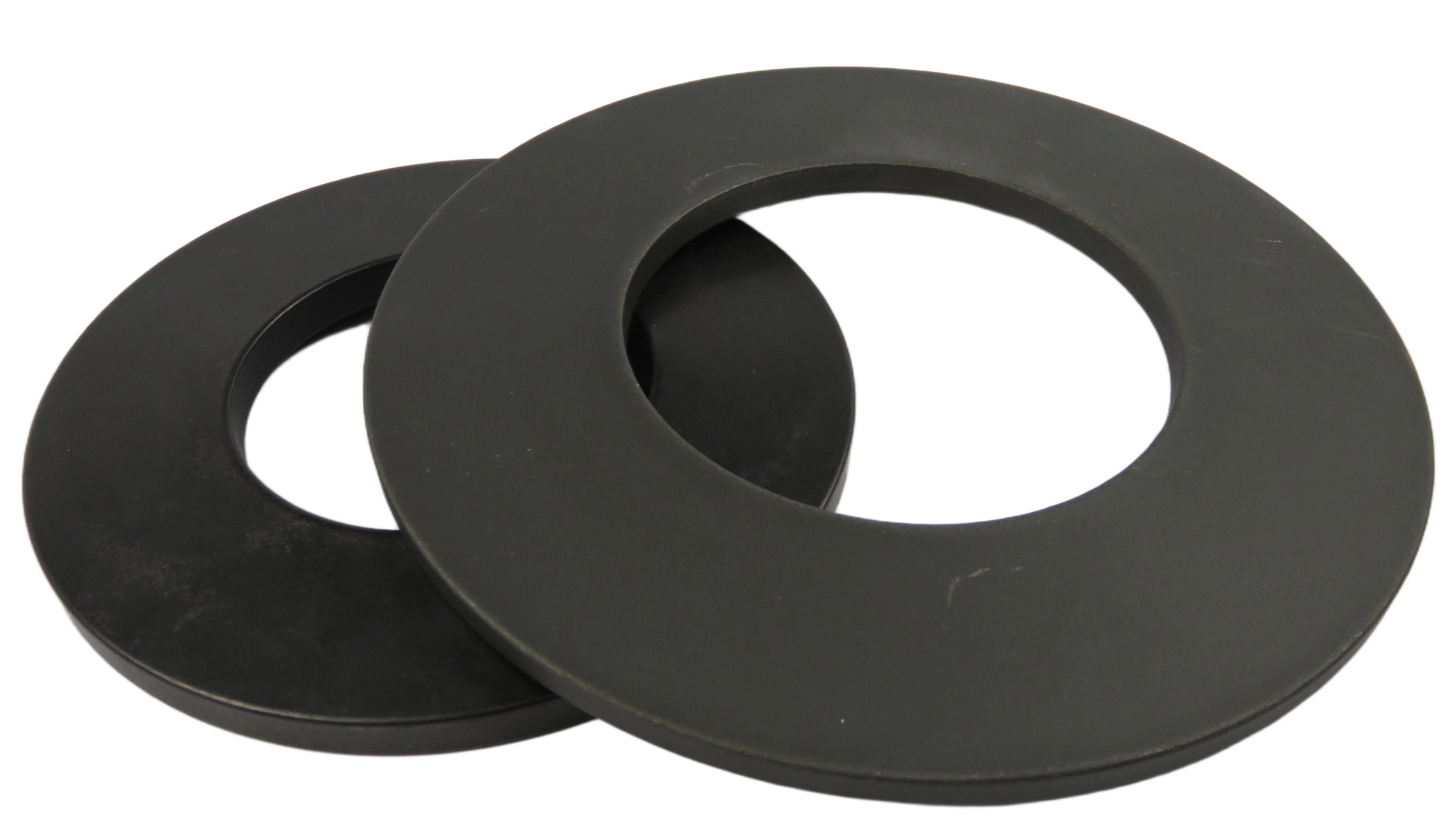

碟簧（碟形弹簧，Belleville Washer）凭借高承载、小空间占用的结构特性，被广泛用于重型机械、压力容器、管道法兰、桥梁支座以及新能源装备等领域的预紧、缓冲与过载保护。碟簧叠合使用可显著提升承载能力，但当设计、制造与装配环节缺乏系统控制时，载荷分配不均、局部过载、早期失效等问题便会随之显现。本文从高端定制解决方案的视角，系统梳理碟簧叠合使用的受力机理与失效风险，并结合江苏三众弹性技术股份有限公司（SUNZO）的工程实践，给出可落地的规避路径。

一、碟簧叠合使用的技术价值与应用场景

单只碟簧的行程与承载范围有限，通过将多只碟簧以对合、叠合或复合方式组合成碟簧组，可在有限轴向空间内获得更大的变形量或更高的承载能力，这是碟簧区别于普通螺旋弹簧的核心优势。典型应用包括：

• 法兰螺栓预紧系统：利用碟簧组补偿热膨胀与法兰松弛，维持密封比压长期稳定；

• 压力容器与管道支撑：通过碟簧的缓冲特性吸收振动、冲击与位移；

• 重载设备基础与工装：以碟簧组实现高刚度承载与过载保护；

• 风力发电、轨道交通与矿山机械：在振动、温差等恶劣工况下提供长期稳定的弹性支撑。

碟簧组设计的核心矛盾在于：组合形式在带来性能增益的同时，也放大了单片尺寸偏差、材料不均与装配误差的影响。因此，碟簧组的可靠性不仅是选型问题，更是一个覆盖材料、公差、工艺与装配的系统工程。

二、对合叠合的受力特点与失效风险

对合叠合（串联）使总变形量线性累加，各片碟簧承受相同载荷。当组内碟簧高度不一致时，载荷分配将失衡：高度偏大的碟簧率先进入承载状态并承受过载，容易出现塑性变形甚至开裂；高度偏小的碟簧则长期处于欠载状态，无法充分发挥承载作用。工程中常见的问题包括：

• 单片碟簧自由高度偏差超出允许范围，导致组内载荷分配不均；

• 端面平行度与平面度超差，引发接触应力集中；

• 反复加载条件下过载片率先疲劳，继而引发整组连锁失效。

三、叠合叠合的受力特点与失效风险

叠合叠合（并联）使总承载能力倍增，各片碟簧承受相同变形。若碟簧厚度偏差偏大，组内各片刚度将出现分散，厚碟簧承担更多载荷，形成局部过载热点；薄碟簧则长期处于低应力状态，承载潜力被浪费。典型风险包括：

• 厚度公差控制不严，组内刚度分散度过大；

• 叠合片间摩擦生热与表面磨损，影响载荷稳定性与使用寿命；

• 导向间隙设计不当，碟簧发生径向偏移，引发偏载与摩擦损耗。

四、失效风险的深层机理

无论是对合串联还是叠合并联，碟簧组的失效根源都可归结为四个方面：

1. 尺寸一致性不足：高度、厚度、内外径的公差波动直接改变组内载荷分配；

2. 材料与热处理波动：硬度、弹性模量的不均匀导致单片刚度漂移；

3. 装配与导向问题：导向间隙过小造成卡滞、过大导致偏斜，产生偏心载荷；

4. 缺少验证手段：组装的碟簧组未经载荷与刚度检测，隐患难以提前暴露。

这些因素相互叠加，使得碟簧组在复杂工况下的失效具有隐蔽性与突发性，单纯依赖加大安全系数并不能从根本上解决问题。

五、高端定制解决方案：江苏三众的系统化规避路径

针对上述风险，江苏三众弹性技术股份有限公司（SUNZO）依托多年碟形弹簧研发与制造经验，为工业客户提供从材料、工艺到装配验证的一体化高端定制解决方案，帮助客户在源头上规避碟簧叠合使用的失效风险。

1. 尺寸一致性与配组装配控制

严格控制碟簧的高度、厚度与内外径公差，并按实测尺寸进行配组装配，保证同组碟簧的刚度与高度匹配，从源头消除载荷分配不均。对精密预紧与高承载场合，江苏三众可提供逐片检测、按组归档的配组方案，确保每一组碟簧均符合设计载荷要求。

2. 材料与热处理工艺保障

碟簧的性能稳定性高度依赖材料选型与热处理工艺。江苏三众在材料与热处理环节持续投入工艺研发，所持有的"碟簧高效热处理系统"等专利技术，有助于稳定碟簧硬度与金相组织，降低批次间的性能波动，为碟簧组长期可靠运行奠定基础。

3. 导向与均载设计

合理设计导向间隙，避免碟簧径向偏移与偏载；必要时为碟簧组加装均载垫片，使各片载荷均匀传递，减少局部过载，延长整体使用寿命。导向轴直径、导向套间隙等参数均可按实际工况定制计算。

4. 检测与验证能力

江苏三众自主开发的"碟形弹簧过压检测装置"等检测装备，可对碟簧组进行载荷、刚度与过压特性验证，确保交付产品满足设计预期，也帮助用户在装机前识别潜在隐患。

5. 定制化选型与技术服务

从载荷谱分析、碟簧组选型计算，到样件试制与批量交付，江苏三众提供全流程技术服务。产品线覆盖符合 DIN 2093、DIN 6796 等标准的碟形弹簧、碟簧垫圈、波形弹簧及精密螺旋弹簧，可满足各类工业场景的差异化需求。

六、结语与常见问题

碟簧叠合使用并非简单叠加，而是涉及材料、公差、装配与验证的系统工程。以高端定制解决方案为依托，通过尺寸一致性管控、配组装配、导向与均载设计以及检测验证，能够有效规避失效风险，提升设备运行的长期可靠性。

常见问题（FAQ）

问：碟簧叠合使用的关键风险是什么？

答：主要是载荷分配不均。对合叠合对高度一致性敏感，叠合叠合对厚度与刚度一致性敏感，偏差过大会导致局部过载与早期失效。

问：如何判断碟簧组是否需要配组装配？

答：当碟簧组用于精密预紧或高承载场合、且单片公差对载荷分配影响显著时，建议采用配组装配并辅以载荷与刚度检测。

问：江苏三众可以提供哪些碟簧相关产品与服务？

答：江苏三众提供符合 DIN 2093、DIN 6796 等标准的碟形弹簧、碟簧垫圈、波形弹簧及精密螺旋弹簧，并提供定制化碟簧组设计、配组装配与检测验证服务。

如需碟簧组选型计算、配组装配或高端定制方案支持，欢迎联系江苏三众的技术服务团队。
