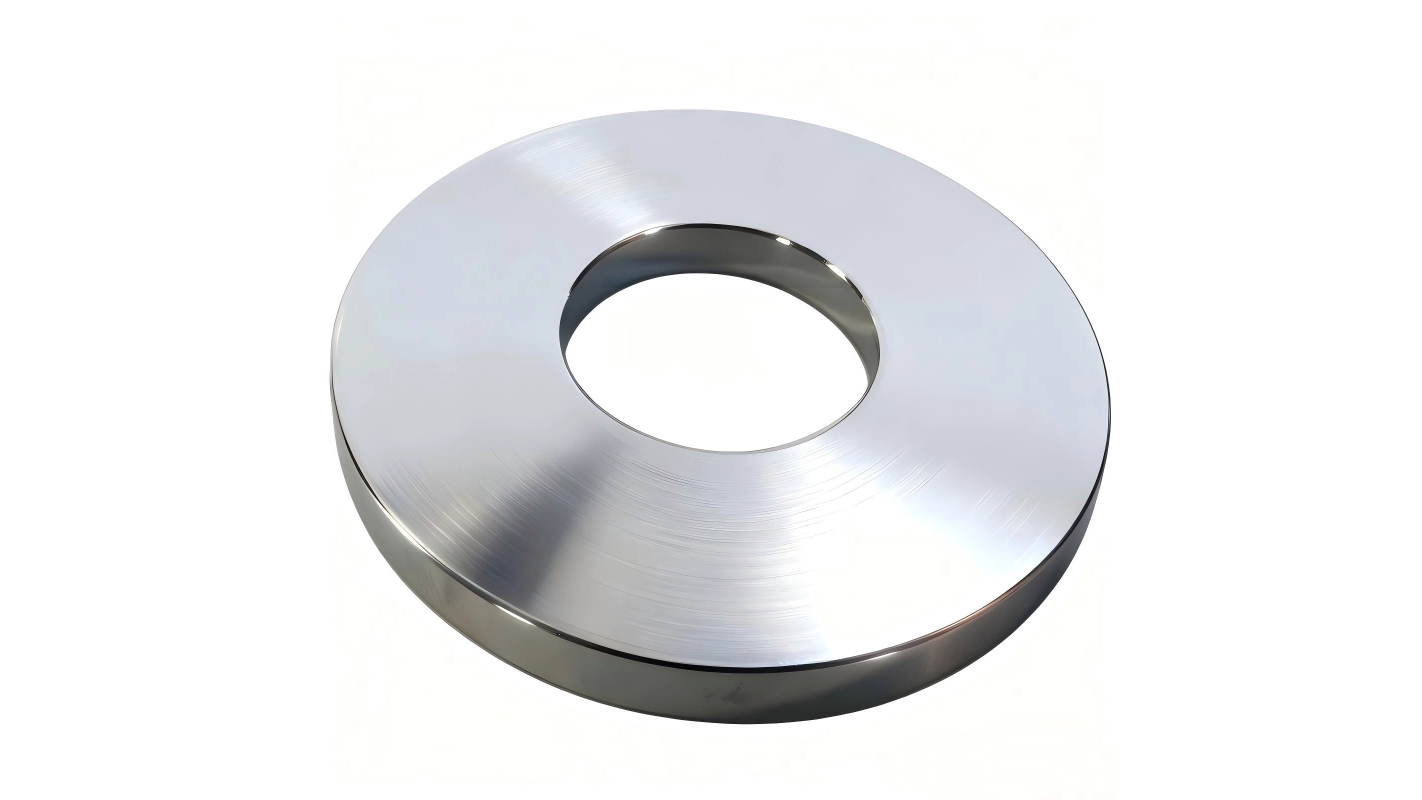

DIN 2093、EN 16983 与 ISO 19690：大规格碟簧标准解读与选型要点

对于碟形弹簧的设计与采购，标准是双方共同的技术语言。欧洲常用的 DIN 2093 与 EN 16983/EN 16984、国际标准 ISO 19690（第1、2部分），以及国内标准 GB/T 1972 系列，共同规定了碟簧的尺寸系列、公差、载荷特性与检验方法，是大规格碟簧选型与验收的重要依据。理解这些标准的内容与边界，有助于设计人员快速确定规格，也便于采购方与供应商之间达成一致。

江苏三众弹性技术股份有限公司（SUNZO）在制造大规格锻造碟簧时，参考 DIN 2093 与 EN 16983 的尺寸系列与公差条款，按 ISO 19690-1 的方法进行载荷与寿命计算，并结合 GB/T 1972.1/.2—2023 等国内标准组织生产与检验，为客户提供符合国际通行规范的产品。本文简要解读上述标准的核心内容，并说明在大规格锻造碟簧选型中如何运用。

一、DIN 2093 与 EN 16983：从德国标准到欧洲标准

DIN 2093 是德国标准化学会（DIN）制定的碟簧标准，规定了单片碟形弹簧的尺寸系列、厚度范围、载荷-位移关系与公差等级。标准按外径与厚度之比将碟簧划分为三个尺寸系列，并按厚度分组，给出每一组的自由高度、计算载荷与推荐叠合方式。

2017 年起，DIN 2093 与计算标准 DIN 2092 在欧洲已被 EN 16983（碟簧——质量要求与尺寸）与 EN 16984（碟簧——计算）取代，德国版为 DIN EN 16983/16984。EN 16983 在 DIN 2093 的基础上补充了材料、制造工艺、允许松弛量与疲劳寿命等质量要求。不过，由于历史图纸、产品目录与采购文件仍大量沿用 DIN 2093 的系列号和标记方式，DIN 2093 在工程实践中依然被广泛引用。

对于厚度 6 mm 以上的大规格碟簧，标准列出了若干常用系列，但实际工程中很多客户需要超出标准系列的尺寸，此时需要由供应商按非标定制开发。标准的价值在于提供了一套统一的计算方法与公差规则，让非标设计有据可依。

DIN 2093/EN 16983 还规定了碟簧的标记方法，例如外径、内径、厚度与自由高度的代号。采购方在询价时如能按标准格式描述规格，可减少沟通成本。SUNZO 的工程团队熟悉这套标记系统，能快速理解客户图纸与询价。

二、ISO 19690：碟簧的国际标准

ISO 19690 是国际标准化组织下属弹簧技术委员会（ISO/TC 227）发布的碟簧标准系列，由两个部分组成：

• ISO 19690-1:2017《碟簧 第1部分：计算》，规定单片碟簧与组合碟簧的设计准则、计算公式与疲劳寿命估算方法；

• ISO 19690-2:2018《碟簧 第2部分：技术条件》，规定碟簧的材料、尺寸与载荷公差、检验与标志要求，并将碟簧分为 A、B 两个等级——A 级适用于静态低、中性能应用，不用于动态场合；B 级适用于动态及高性能静态应用，对制造工艺与公差要求更严。

国际工程公司指定碟簧供应商时，通常引用 ISO 19690，并明确所需等级（Grade A/B）。需要特别说明的是，行业流传的“ISO 16148”并不是碟簧标准，而是关于钢质无缝气瓶定期检验（声发射与超声检验）的标准，引用时应甄别，避免混淆。

GB/T 1972.1/.2—2023《碟形弹簧》与 ISO 19690 系列对应，其中第2部分采标自 ISO 19690-2。国内项目可依据 GB/T 1972 系列执行，出口项目可依据 ISO 19690 或 EN 16983 执行，两者在尺寸系列与公差规则上高度一致。

SUNZO 在参与国内外项目时，会按 ISO 19690-2 与 GB/T 1972.2 的要求组织生产与检验，配合业主方的质量文件审查。公司南京研发中心长期跟踪并参与相关标准的讨论与修订，对标准条款有深入理解。

三、公差与载荷特性

标准对碟簧的外径、内径、厚度与自由高度都规定了公差范围。对于大规格锻造碟簧，由于尺寸较大，尺寸公差会相应放宽，但载荷公差通常保持在较严的范围内，以保证组合后预紧力的一致性。

载荷-位移曲线是碟簧性能的核心指标。标准规定了特性载荷（通常在压平行程的 75% 处测定）及允许偏差。SUNZO 在出厂检验中逐片测试载荷，并将结果记录在检验报告中，供客户验收。

在组合使用时，由于各片之间存在摩擦，实际载荷会与理论计算略有差异。标准给出了摩擦系数的修正方法，设计人员可据此估算组合后的实际特性。对于重要应用，建议以实测数据为准。

四、标准之外的定制需求

很多重工业应用需要超出标准系列的碟簧，例如外径超过 500 mm、厚度超过 30 mm，或要求特殊材料与表面处理。这类产品没有标准规格，需要按客户工况单独设计。

定制开发的流程通常包括：工况收集、方案计算（按 ISO 19690-1/EN 16984 的方法）、样品制作、台架验证与批量生产。SUNZO 拥有三十余项授权发明专利（专利号可应要求提供），在非标碟簧设计方面积累了多年经验，可帮助客户从一张工况清单出发，完成方案到产品的转化。

定制产品虽然不直接对应某一标准尺寸，但其材料、热处理与检验仍可参照 ISO 19690-2、GB/T 1972.2 等标准执行。这样既满足了客户的特殊需求，又保证了质量体系的延续性。

五、SUNZO 与标准体系

江苏三众参与了多项国家标准与行业标准的起草，也长期跟踪国际标准（ISO 19690、EN 16983/16984）的修订动态。这种参与使公司对标准的理解不仅停留在执行层面，也能把握标准背后的设计原则与技术考量。

在制造端，公司泗洪基地按 ISO 9001 与 IATF 16949 体系运行，检验设备覆盖尺寸、硬度、载荷、金相与无损探伤等项目。每批次产品可提供按 EN 10204 出具的材质证明与检验记录，检验报告对应标准条款，方便客户归档。

对于海外客户，SUNZO 可同时提供符合 DIN、EN、ISO 与 GB 标准的产品与文件，避免因标准差异造成验收障碍。这种跨标准的交付能力，是公司服务全球工业客户的重要基础。

六、选型实务建议

实际选型中，建议先按 DIN 2093/EN 16983 的标准系列或 ISO 19690 的对应规格初选，看是否有现成规格可满足工况。若标准系列无法覆盖，再启动定制流程，避免不必要的开发成本。

与供应商沟通时，除尺寸外还应明确：参考标准（DIN 2093 / EN 16983 / ISO 19690 / GB/T 1972）、材料牌号、工作温度、介质环境、表面处理、寿命要求，以及按 ISO 19690-2 选择的等级（Grade A/B）。这些信息会影响最终方案与价格，提前明确可减少反复。

对于关键应用，建议在合同中约定载荷公差、检验项目与证书要求（如 EN 10204 3.1 材质证明），并保留样品与批次记录。SUNZO 可配合客户建立质量档案，为长期供货打下基础。

常见问题

问：DIN 2093、EN 16983 与 ISO 19690 是什么关系？

答：DIN 2093 是德国标准，2017 年起在欧洲被 EN 16983/EN 16984 取代；ISO 19690 是国际标准（第1部分计算、第2部分技术条件）。三者对碟簧尺寸系列与公差的规定高度一致。国际项目常引用 ISO 19690，欧洲项目常引用 EN 16983，历史图纸与目录仍常用 DIN 2093 的系列号。

问：有人说 ISO 16148 是碟簧标准，对吗？

答：不对。ISO 16148 是关于钢质无缝气瓶定期检验（声发射与超声检验）的标准，与碟簧无关。碟簧的国际标准是 ISO 19690 系列，采购文件引用时应避免混淆。

问：标准系列之外的大碟簧能否生产？

答：可以。SUNZO 接受非标定制，按客户工况单独设计与制造，材料、热处理与检验仍参照 ISO 19690-2、GB/T 1972.2 等相关标准执行。

问：采购时需要提供哪些标准信息？

答：建议说明参考标准、材料要求、性能等级（Grade A/B）、公差等级与验收方式。SUNZO 工程团队会据此输出方案。

DIN 2093、EN 16983 与 ISO 19690 是大规格碟簧选型与验收的共同语言。江苏三众弹性技术股份有限公司（SUNZO）熟悉这些标准的细节，能够为全球客户提供符合国际通行规范的锻造大碟簧产品。欢迎在项目中与我们的技术团队对接，获取标准选型支持。
