DIN 6796碟形弹簧垫圈与DIN 2093碟形弹簧：同源不同用的两种元件

DIN 6796碟形弹簧垫圈与DIN 2093碟形弹簧都采用锥形碟片结构，外观相似，但用途与设计逻辑不同。不少采购人员将两者混为一谈，在询价与选型时造成困惑，甚至出现用错产品的失误，既影响项目进度也造成浪费，值得重视。

本文梳理两者的定位差异、设计参数与应用场景的区别，帮助您在选型时准确区分这两种"同源不同用"的弹性元件，避免因概念混淆带来的采购与使用问题，提高选型与采购的准确率。

一、DIN 2093碟形弹簧的定位

DIN 2093是碟形弹簧的产品标准，碟形弹簧作为独立弹性元件，用于轴向空间受限场合的储能、缓冲与加载，常见于阀门、离合器等机构中，是机构设计的重要组成部分，承担具体的弹性功能。

碟形弹簧需要按载荷-变形特性曲线进行专门设计，选型关注刚度、行程、疲劳寿命等弹性参数，属于机构设计中的功能元件，与螺栓连接的防松并无直接关系，用途定位非常明确。

在工程实践中，碟形弹簧常以叠合、对合或复合组合方式使用，通过不同组合获得所需的刚度与行程特性，设计自由度较高。这也意味着它的选型工作专业性更强，通常由机构设计工程师主导，与紧固件选型是两套体系。

从制造端看，碟形弹簧与碟形弹簧垫圈在材料选择上各有侧重：弹簧更关注疲劳与刚度曲线，垫圈更关注硬度与防松适配，两者在工艺控制要点上存在差异，供应商的专业分工值得关注。

二、DIN 6796碟形弹簧垫圈的定位

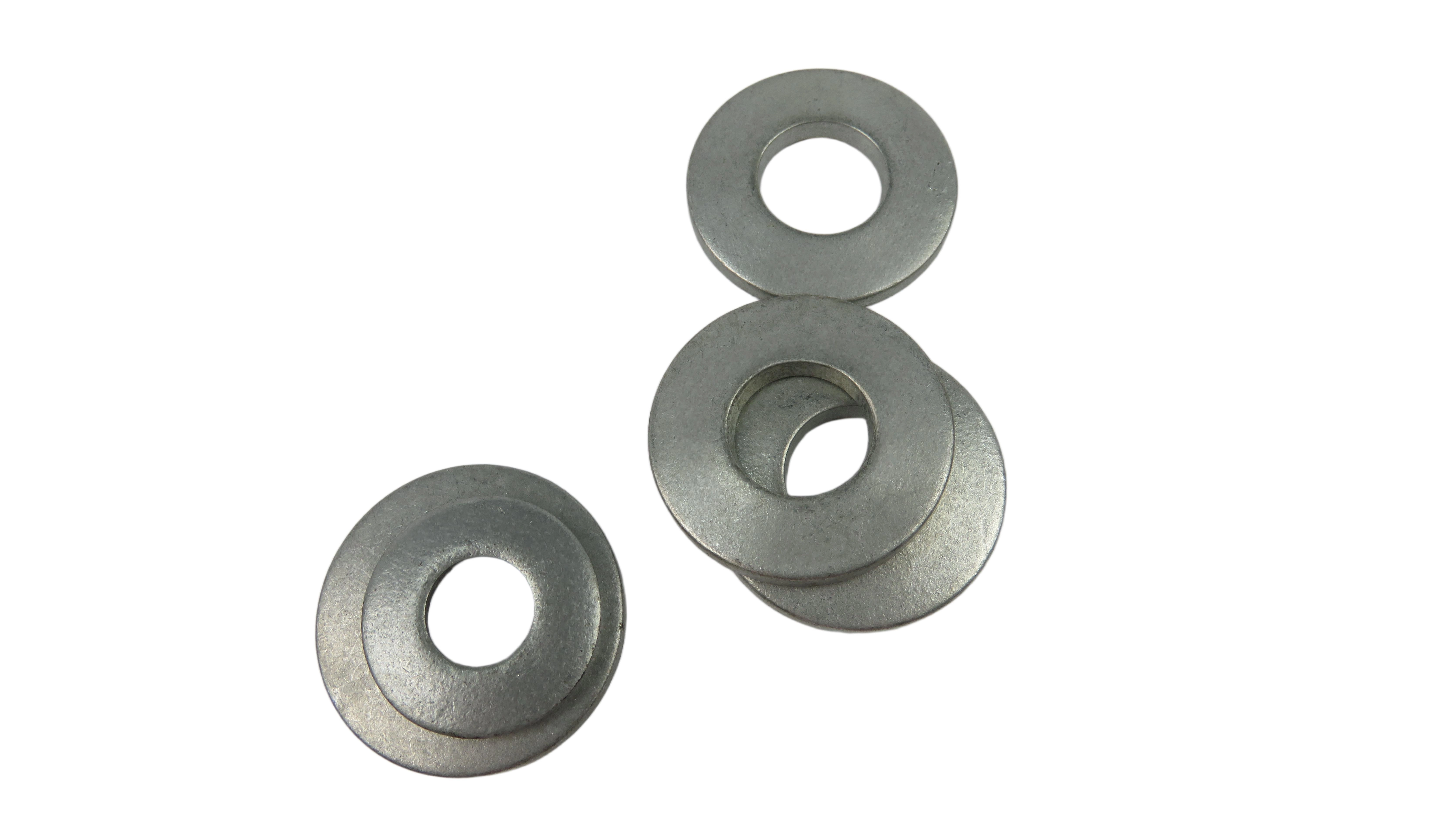

DIN 6796是碟形弹簧垫圈标准，产品直接服务于螺栓连接的防松与预紧，作为紧固件系统中的一环使用，与螺栓、螺母配合工作，属于紧固件配套元件，服务于连接可靠性。

它的压平力设计需与螺栓夹紧力匹配，通常对应8.8级或10.9级螺栓夹紧力的70%至90%，确保垫圈在螺栓预紧范围内处于弹性工作状态，发挥主动防松作用，设计逻辑与碟形弹簧完全不同。

碟形弹簧垫圈的选型相对标准化，主要按螺栓规格、等级与工况条件确定，并配套选择材质与表面处理。它的安装与使用更接近普通紧固件，对设计人员的专业性要求低于碟形弹簧，普及度也因此更高。

对同时需要两类产品的项目，建议由具备两类制造能力的供应商统一配套，便于技术沟通与质量协调，也避免因标准理解偏差产生错供问题。

三、设计参数的差异

碟形弹簧关注刚度、行程与疲劳寿命等弹性参数；碟形弹簧垫圈更关注硬度、防松性能与安装配合。两类产品虽然结构相似，但性能设计逻辑完全不同，不能简单互换使用，采购时需严格区分。

DIN 6796垫圈优先采用65Mn、60Si2MnA、50CrVA等高弹性弹簧钢，硬度通常保持在420至510 HV，以保证长期防松与抗断裂性能，质量指标也有明确要求，与碟形弹簧的技术要求侧重点不同。

从公差角度看，垫圈对厚度与锥角的控制直接关系压平力的一致性；碟形弹簧对自由高度与载荷精度的要求则更为敏感。两者在制造检验环节关注的项目并不相同，这也是区分采购渠道与验收标准时需要留意的细节。

在库存管理上，两类产品建议分开编码、分开存放，并在标签上注明执行标准与用途，从仓储环节杜绝混用风险，保障现场装配的准确性。

四、应用场景的区别

碟形弹簧用于机构中的弹性加载，如离合器压紧、阀门复位、缓冲储能；碟形弹簧垫圈用于螺栓连接的防松与预紧补偿，如工程机械、风电、桥梁等重载连接场合，两者应用场景完全不同，选型逻辑自然不同。

结构同源但用途不同。采购时应先明确用途——是作为机构弹性元件，还是作为螺栓防松垫圈，再选择对应标准，避免买错产品造成浪费，也避免影响项目进度。

对同时使用两类产品的企业，建议在物料编码与图纸标注上加以区分，例如在零件名称中明确"垫圈"或"弹簧"字样，并标注执行标准，从管理层面避免混用风险，减少现场装配环节的失误。

对出口项目，图纸通常按国际标准标注，明确DIN 6796与DIN 2093的对应关系可减少翻译与理解误差，供应商可提供标准对照支持，让国际项目沟通更顺畅。

五、江苏三众的完整产品体系

江苏三众弹性技术股份有限公司同时具备碟形弹簧与碟形弹簧垫圈的制造能力，覆盖1074、65Mn、51CrV4、SUS302/304/316、17-7PH、Inconel 718等材料，产品体系完整，可满足两类产品的需求。

公司可按DIN 2093、DIN 6796、GB/T 1972等标准供货，并提供非标定制，为客户在两类产品之间提供准确的选型建议，避免概念混淆带来的采购风险，服务专业可靠。

作为同时参与相关国家行业标准与国际ISO标准制定的企业，江苏三众对两类产品的标准理解较为深入，能够在技术沟通中帮助客户厘清需求边界，从源头避免"买错标准"的问题，提高采购一次性通过率。

江苏三众的工程师可协助客户梳理两类产品的使用场景，结合具体设备结构给出配套建议，把标准层面的差异转化为清晰可执行的选型指引。

六、询价时如何准确表达需求

询价时建议明确产品用途（螺栓防松还是机构弹性加载）、执行标准（DIN 6796还是DIN 2093）、螺栓规格与工况参数，信息越完整，供应商给出的方案越准确，沟通效率越高。

如不确定具体标准，可向供应商提供装配图纸或使用场景描述，由专业人员协助判断。江苏三众可提供技术咨询，帮助客户快速明确需求并匹配合适产品，减少反复沟通成本。

对批量采购，建议在技术协议中明确验收标准与检验项目，如硬度范围、载荷公差、表面处理要求等，让供需双方在开工前就达成一致，避免量产阶段产生分歧，保障交付质量与进度。

培训层面，建议对采购、设计与装配人员开展两类产品的识别培训，通过实物对比强化认知，从人员能力上防范概念混淆带来的质量问题。

DIN 6796碟形弹簧垫圈与DIN 2093碟形弹簧同源不同用，明确用途与标准是选型采购的关键。江苏三众两类产品体系完整，可提供准确的技术支持与配套服务。
