航空航天波形弹簧：SUNZO（江苏三众）精密弹性元件

航空航天行业对弹性元件的要求非常严苛，需要其在苛刻的工作环境中保持稳定性能——无论是大幅温度波动、腐蚀、振动，还是动态载荷的持续考验。江苏三众弹性技术股份有限公司（英文品牌 SUNZO）总部位于中国江苏省宿迁市，专注于弹性元件的研发与制造，为商用航空、防务平台和卫星项目提供航空航天级波形弹簧（wave spring）。

什么是波形弹簧？

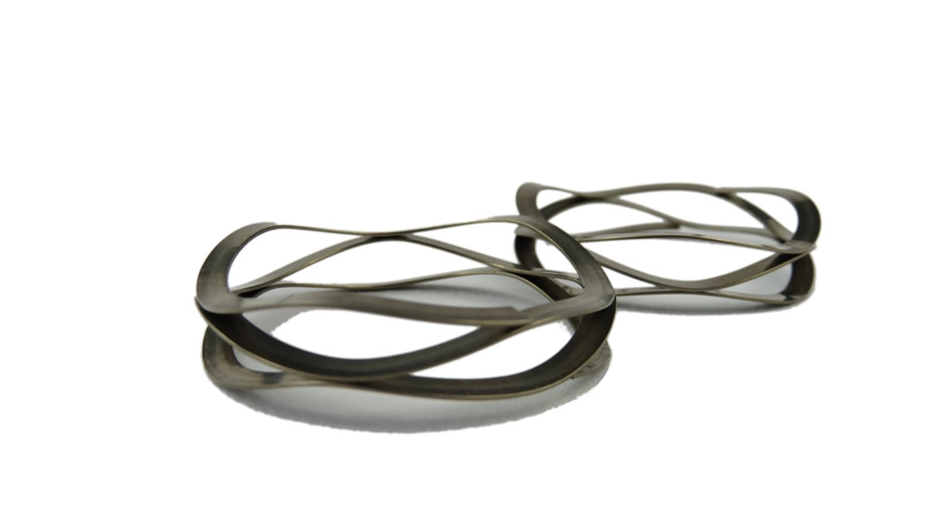

波形弹簧是一种结构紧凑的弹性元件，由金属圆环经精确成型加工出沿圆周分布的波峰与波谷。轴向压缩时，波形轮廓发生弹性变形，在很小的安装空间内产生可预测的载荷。与传统的螺旋弹簧相比，波形弹簧在轴向高度约减少一半的情况下即可提供相近的负载能力，特别适合安装空间受限的场景——例如航空电子设备机箱、作动器组件和轴承预紧系统。

波形弹簧主要有两种形式：单层闭合型，由一条带材卷制成环、两端相接；多层型，将多层薄片叠合以分散载荷并改善阻尼。SUNZO 可生产这两种类型，也能提供锥形及按应用定制的异形产品。

为什么选择波形弹簧而非螺旋弹簧？

• 结构紧凑：与负载能力相同的螺旋弹簧相比，波形弹簧的轴向占用空间约减少一半，为其他部件留出更多安装空间。

• 载荷-变形特性可预测：成型的波形轮廓产生稳定、可复现的力-变形曲线，便于在轴承组、阀门执行机构等组件中实现精确的预紧控制。

• 有助于减重：同等规格下材料用量低于螺旋弹簧，有助于降低整机重量——这一点在机体与航天器设计中尤为重要。

• 设计灵活：波形轮廓可集成到薄壁机箱和紧凑机构中，而这些位置往往难以安装螺旋弹簧。

航空航天弹性元件的可靠性要求

在航空航天项目中，弹性元件需要满足超出一般工业规范的要求。可追溯性是基础：从原材料到成品，材料批次、热处理记录和检验结果必须全程可追溯。验证证据同样关键：设计验证通常需要文档化的载荷-变形曲线、温度循环结果和疲劳数据。批量生产须在严格的公差范围内复现已通过验证的性能，因为飞行关键系统的零部件不会逐件重新鉴定。在整个使用寿命周期内，元件还可能面临温度极限、真空、辐射和腐蚀介质的综合作用。

波形弹簧凭借简单的几何结构（相较多零件组件故障模式更少）、可复现的 CNC 成型工艺，以及具备文档化机械性能的航空航天级合金材料，能够很好地满足上述要求。当飞行硬件中需要紧凑且性能可预测的轴向弹性元件时，波形弹簧是实用的选择。

航空航天波形弹簧的核心性能优势

弹性和抗冲击能力

SUNZO 波形弹簧采用抗拉强度可达 1,400 MPa 的材料（Inconel 718）制成，通过验证的设计可承受 500G 的动态冲击载荷。这一特性可在突发的载荷尖峰下保持结构完整——例如起落架收放、回收冲击以及发动机启动瞬态过程。可预测的变形范围还能帮助设计人员将工作载荷保持在弹性区间内，覆盖整个服役范围。

宽温度范围内的热稳定性

SUNZO 波形弹簧适用于 -270°C（低温卫星环境）至 650°C（喷气发动机涡轮段）的服役条件，在整个温度区间内刚度和承载能力仅有微小变化。低热膨胀系数的镍基高温合金可在反复温度循环中保持波形几何尺寸稳定，降低螺栓连接与轴承系统中预紧力松弛的风险。

尺寸精度与预紧力一致性

CNC 成型轮廓的尺寸公差控制在 ±0.02 mm，可在航空电子机箱、作动器系统等紧凑组件中实现 5 N 至 500 N 的稳定轴向预紧力，负载下的变形量不超过 0.03 mm。几何尺寸的可重复性带来逐件、逐批次一致的力-变形特性，简化装配鉴定流程并减少检验工作量。

航空航天级材料

材料选择决定了弹性元件在航空航天服役中的长期可靠性。SUNZO 提供与具体工况相匹配的高温合金和高性能不锈钢，并配套材料证书与可追溯体系。

Inconel 718

Inconel 718 是一种镍铬高温合金，在 650°C 下具有出色的抗蠕变性能，常用于涡轮发动机部件和排气系统。其低热膨胀系数可在温度循环中保持尺寸稳定，降低螺栓连接中预紧力损失的风险。对于暴露于发动机高温或频繁启停循环的波形弹簧，Inconel 718 兼顾了高温强度与加工成形性。

Inconel X-750

Inconel X-750 具有较高的疲劳强度，适用于襟翼作动器、燃油控制机构等循环载荷应用。制成波形弹簧后，可在 1,000 万次以上载荷循环中保持性能无明显下降，适合持续振动与反复动作的部件。

SUS316 不锈钢

SUS316 是一种含 2%–3% 钼的不锈钢，具备出色的耐腐蚀性能，适用于沿海或高湿环境，如直升机旋翼系统。SUNZO SUS316 波形弹簧通过 ASTM B117 标准 1,000 小时以上的盐雾试验，满足对长期腐蚀性能有要求的应用场景。

严苛环境下的表面处理

当波形弹簧在盐雾、潮湿、燃油或磨损等苛刻条件下工作时，表面处理可延长其服役寿命。

达克罗涂层

达克罗是一种不含铬酸盐的锌铝鳞片涂层，可提供 1,000 小时以上的盐雾防护能力。对比测试表明，达克罗涂层的盐雾防护时长约为传统镀锌的三倍，适合维护周期较长的沿海和高湿应用。

磷化处理

磷化处理可改善运动部件（如起落架铰链）的润滑性和耐磨性。与未处理表面相比，磷化层可降低约 28% 的摩擦，减少磨损速率，并改善滑动界面的初始磨合。

定制设计与质量保证

SUNZO 为航空航天项目提供全流程工程支持：

• 定制设计：从标准单层闭合波形弹簧（直径 8 mm–500 mm）到多层和锥形异形产品，通过 ANSYS FEA 仿真优化载荷-变形特性后再进行打样。

• 严格测试：制造过程遵循 AS9100D 与 NADCAP 质量体系，验证项目包括超声波探伤、-270°C 至 650°C 温度循环以及 ±2% 力值公差内的载荷测试。

• 标准件产品线：除定制波形弹簧外，SUNZO 还生产符合 DIN 2093 的碟形弹簧、符合 DIN 6796 的碟形弹簧垫圈及相关弹性元件，并提供自主的研发、生产与技术服务。

SUNZO 质量管理与追溯体系

SUNZO 建立了符合航空航天预期的质量管理体系。来料控制环节会在投产前核对原材料证书与合金规格的一致性；过程文档记录每个生产批次的成型、热处理和精整参数；检验覆盖尺寸测量、超声波探伤和载荷测试，并按约定的检验等级执行。内部审核与反馈机制持续推动模具和工艺参数的优化。

针对航空航天订单，SUNZO 可提供包含材料证书、检验报告和符合性声明的文档包，满足项目验收要求，便于下游审查与接收。

如何选型航空航天波形弹簧

如需获得合适的设计方案，请向 SUNZO 工程团队提供以下参数：

• 安装空间：内径、外径及可用轴向高度。

• 载荷要求：指定变形量下的预紧力（牛顿），或完整的载荷-变形曲线。

• 工作条件：温度范围、介质环境、振动水平及预期循环次数。

• 材料与表面处理偏好，或由 SUNZO 根据工作环境推荐。

• 鉴定要求：适用标准、文件要求及批次可追溯性。

主要航空航天应用

SUNZO 波形弹簧广泛应用于各类关键系统：

• 起落架组件：在着陆和滑行过程中维持轴承预紧并吸收冲击，承受突发的反复冲击载荷。

• 发动机控制系统：在高温条件下保证阀门精确动作，确保跨温度循环时载荷一致。

• 卫星机构：为太阳翼展开和天线定位系统提供稳定张力，在低温真空环境中可靠运行。

• 航空电子与作动器：满足轴向空间受限、预紧力需精确控制的紧凑组件需求。

关于 SUNZO（江苏三众）

SUNZO 是江苏三众弹性技术股份有限公司的品牌，公司总部位于中国江苏省宿迁市，专注于弹性元件的研发、生产、销售与技术服务，产品涵盖波形弹簧、碟形弹簧和贝氏垫圈等。作为混合所有制企业，SUNZO 将工业制造经验与内部工程团队相结合，以标准件和定制化解决方案服务航空航天、能源、汽车及通用工业客户。

常见问题

SUNZO 提供哪些材料的航空航天波形弹簧？

SUNZO 提供 Inconel 718、Inconel X-750 和 SUS316 不锈钢，其他合金可按需供应。材料选择取决于工作温度、腐蚀环境和载荷循环要求。

SUNZO 波形弹簧能承受多大温度范围？

标准设计覆盖 -270°C 至 650°C 的服役范围，具体取决于材料。温度区间的高温端建议选用镍基合金。

波形弹簧可以根据特定载荷定制吗？

可以。SUNZO 工程师通过 FEA 仿真优化波形几何、层数和材料，以满足目标载荷-变形曲线，并可提供样件用于验证。

SUNZO 按什么质量标准生产？

SUNZO 航空航天产品遵循 AS9100D 与 NADCAP 质量体系运行，验证涵盖超声波探伤、温度循环和载荷测试。

总结

无论是商用航空还是太空探索，SUNZO 航空航天波形弹簧都将材料科学、精密制造与严格的质量控制相结合，在严苛环境中提供可靠的性能表现。如需设计支持、材料选型建议或报价，请联系 SUNZO 工程团队或访问 www.sunzospring.cn。
